NRK11语音识别芯片

NRK11语音识别芯片

产品特征:

☆一次性OTP烧录,外挂SPI_Flash PWM/DAC?输出,可直接驱动8欧0.5W喇叭;

☆固定词条,非特定人识别,可识别30个词条;

识别效果:安静无回声环境,2米内识别率可达90%及以上,距离可达到5米

内置MIC 2级偏压放大电路,以及自置AGC增益控制,以及率噪电路

☆封装形式:LQFP32/COB;

咨询热线: 400-8616-826
  • 产品详情

产品简介

       NRK11为广州九芯电子自主研发的一款语音识别芯片,无须外围元件,直接对接外部,集成了一颗高性能、低成本的离线语音识别芯片,具有语音识别及播报功能,需要外挂 SPI-Flash,存储词条或者语音播内容。他具有识别率高,工业级性能、简单易用,更新词条方便等优势。广泛应用在智能家居、AI人工智能、玩具等多种领域。

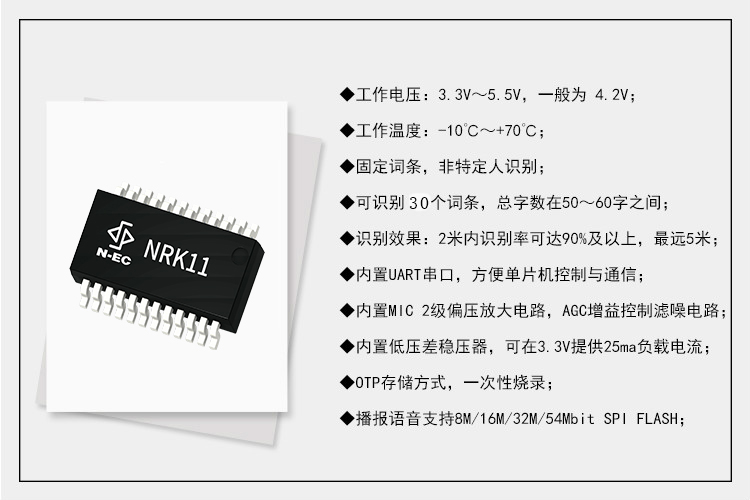

九芯NRK11语音识别芯片特征

NRK11语音识别芯片

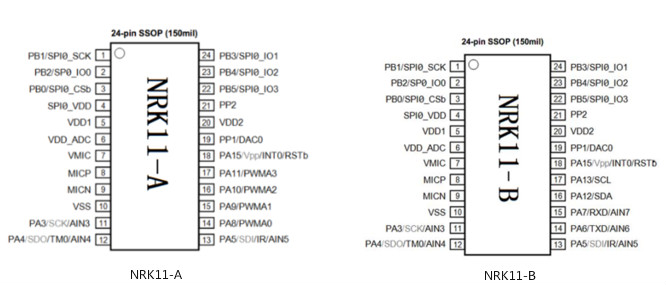

九芯NRK11语音识别芯片管脚图

NRK11语音识别芯片


封装对应脚表


NRK11语音识别芯片

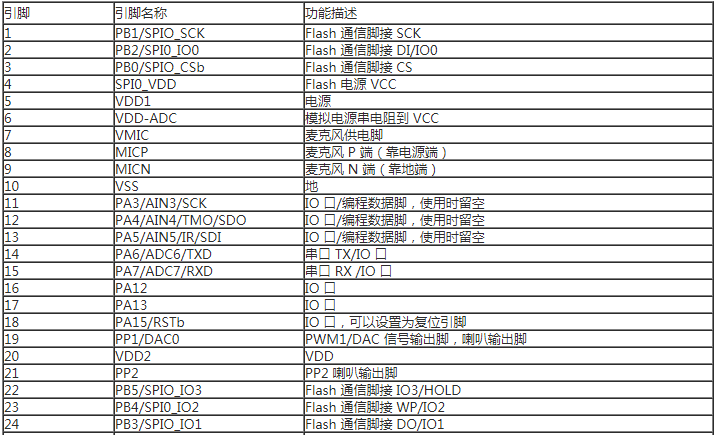

NRK11语音识别芯片管脚对应表

控制模式

①UART串口
NRK11 语音识别 芯片内置标准 UART 异步串口接口,通讯数据格式是:起始位:2 位;FA;数据位:2 位;00H~FFH;校验位:2 位,校验位与数据位相加为 FFH。使用电脑串口调试助手,需要正确设置串口的参数,设置如图:

九芯NRK11语音识别芯片UART串口

②按键播放控制

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式词条介绍: 词条指我们所要说出的识别指令 标准版本的词条中“小明”作唤醒词,唤醒后才能识别其他词条,详情请见下表:工程编号为:18856_V04

③端口的分配

九芯NRK11语音识别芯片按键控制端口分配

注:
1.此版本可以不带串口版芯片PA10,PA11直接接灯;也可以用带串口版本PA6,PA7直接输出串口信号;
2.标准版本词条用于测试,如要修改词条请联系业务人员;
3.UART串口,可与单片机通讯使用;
4.唤醒后延迟时间为10秒,接收指令后重新计时,不用每次都叫唤醒词。

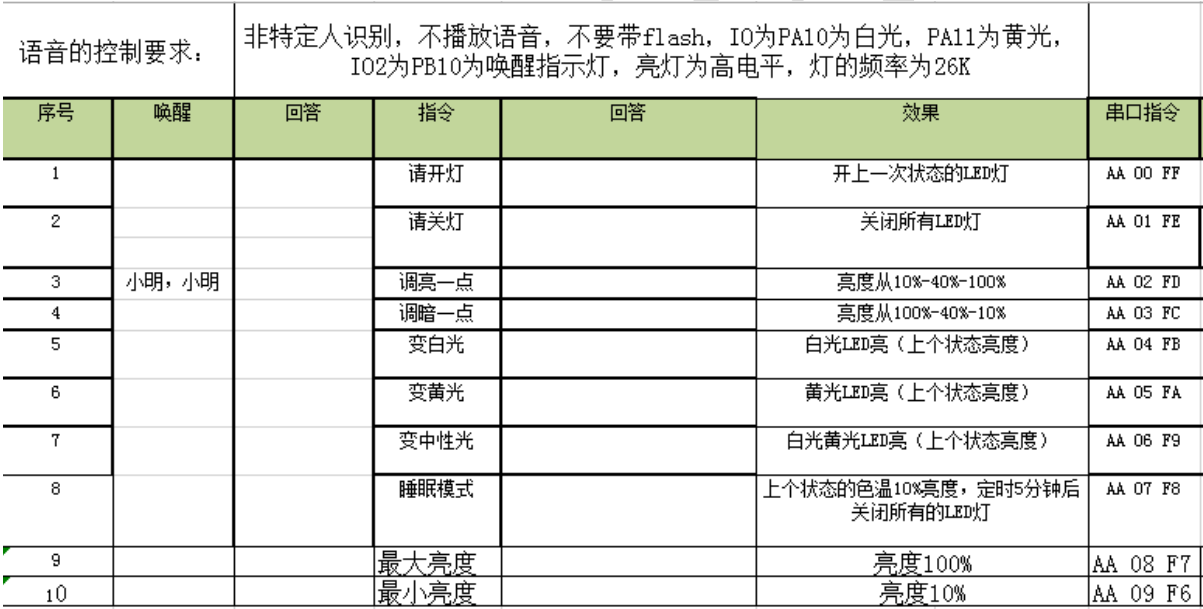

可设置语音词组

唤醒

回答

指令

串口码

回答

接收码

效果

小明,小明

我在

打开灯

AA FA 00 FF

好的已开灯

AA FB 01 FE

开上一次状态的LED灯





关闭灯

AA FA 01 FE

好的 已关灯

AA FB 02 FD

关闭所有LED灯





调亮一点

AA FA 02 FD

已调亮 (已经最亮)

AA FB 03 FC

亮度从10%-40%-100%





调暗一点

AA FA 03 FC

已调暗 (已经最暗)

AA FB 04 FB

亮度从100%-40%-10%





变白光

AA FA 04 FB

已切换到白光

AA FB 05 FA

白光LED亮(上个状态亮度)





变橙光

AA FA 05 FA

以切换到橙光

AA FB 06 F9

橙光LED亮(上个状态亮度)





变中性光

AA FA 06 F9

以切换到中性光

AA FB 07 F8

白光橙光LED亮(上个状态亮度)





睡眠模式

AA FA 07 F8

已切换到 睡眠模式

AA FB 08 F7

上个状态的色温10%亮度,定时5分钟后关闭所有的LED灯





最大亮度

AA FA 08 F7

已经最亮

AA FB 09 F6

亮度100%





最小亮度

AA FA 09 F6

已经最暗

AA FB 0A F5

亮度10%

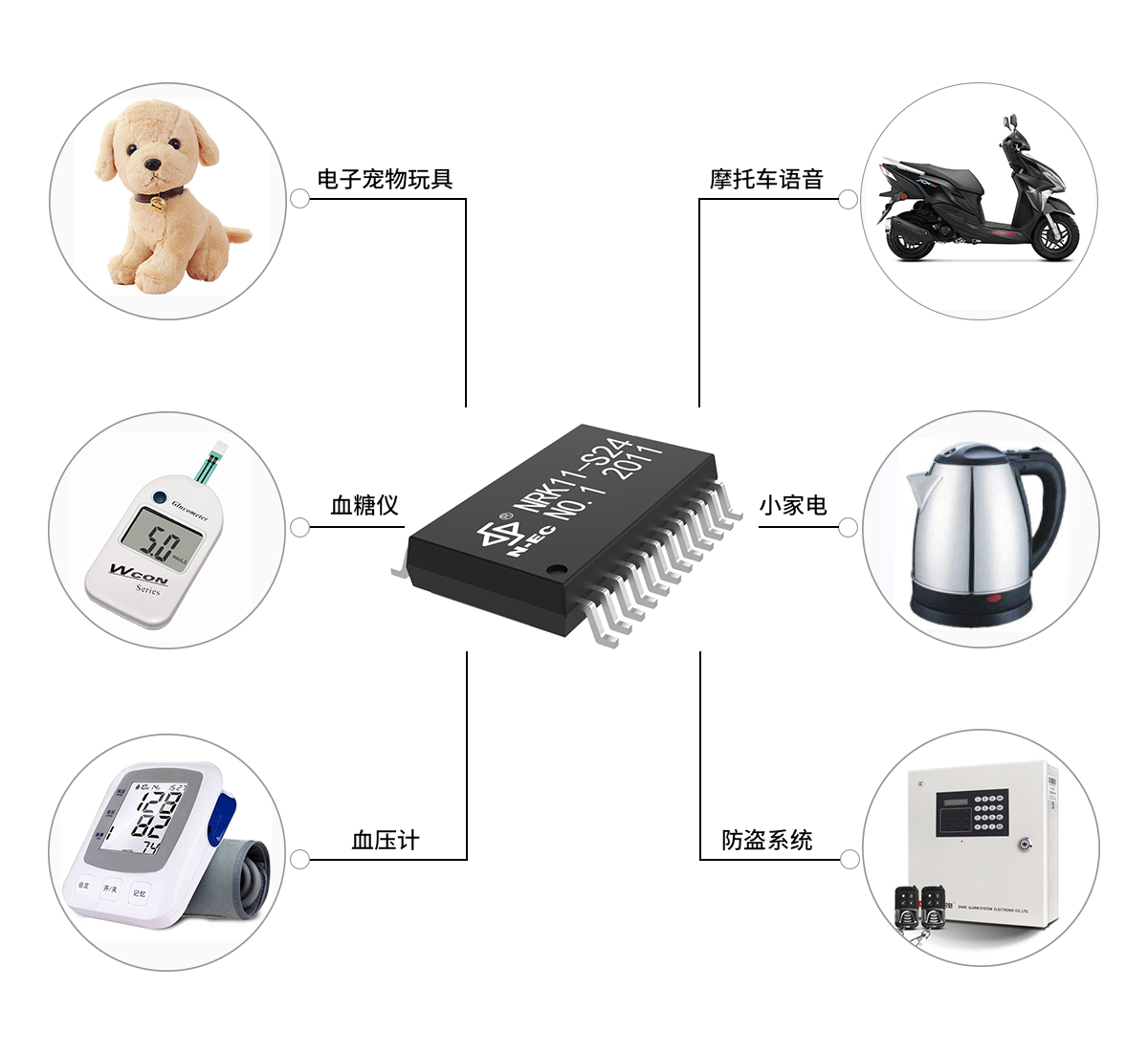

应用范围

       NRK11语音识别芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器,语音玩具,语音报警器,汽车电子,小家电,念佛机,游戏机,工艺礼品、智能锁(指纹锁,密码锁,刷卡锁),扫码机等等。

NRK11语音识别芯片应用范围
