N930X_MP3解码芯片

N930X_MP3解码芯片

支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。音质优美,立体声

24位DAC 输出,内部采用DSP硬解码,非PWM输出,动态范围支持90dB,信噪比支持85dB

宽泛的输入电源范围3V--5V输入,内置看门狗复位电路,性能稳定

SOP16封装形式,外围简单

支持开发定制特殊功能,请联系本公司


咨询热线: 400-8616-826
  • 产品详情


N930X是一个提供串口的MP3芯片,完美的集成了MP3、WMV 的硬解码芯片。它包括了四种功能型号的MP3芯片,即N9300、N9301、N9302和N9303 MP3芯片,支持TF 卡驱动,支持电脑直接更新spi flash 的内容,支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐,以及如何播放音乐等功能,无需繁琐的底层操作,音质优美,使用方便,稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品,专为自定义语音播放领域开发的低成本解决方案,可以根据不同的功能需要选择对应的型号,是一款精简版的也是性价比非常高的MP3芯片。9300可无缝替换9100芯片,详情可在线咨询客服


 支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48;

 24 位DAC 输出,内部采用DSP硬解码,非PWM输出,动态范围支持90dB,信噪比支持85dB;

 支持FAT16、FAT32文件系统,最大支持32G的TF卡,支持32G的U盘;

 多种控制模式:UART串口模式、一线串口模式、AD按键控制模式;

 支持指定路径下的歌曲播放,支持跨盘符插播,支持插播提前结;

 指定盘符播放,指定曲目播放;

 30级音量可调;

★ 指定路径播放(支持中英文)功能以及文件夹切换功能,指定时间段播放功能;

 支持立体声输出播放,MP3格式,可以直推0.25W耳机喇叭;

 支持电脑声卡控制,支持USB mass storage;

 SOP16封装形式,外围简单;

 宽泛的输入电源范围3.7V--5V输入,内置看门狗复位电路;

 支持开发定制特殊功能,请联系本公司;

 支持红外遥控输入以及外接音频输入功能;

 有忙信号输出功能;

N930x MP3解码芯片
N930x MP3解码芯片

N930x MP3解码芯片

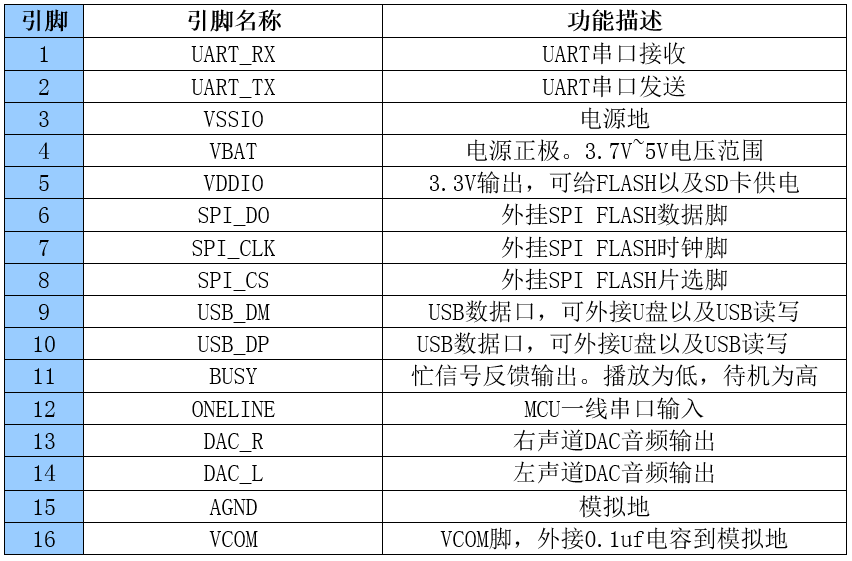

N9300MP3芯片管脚说明

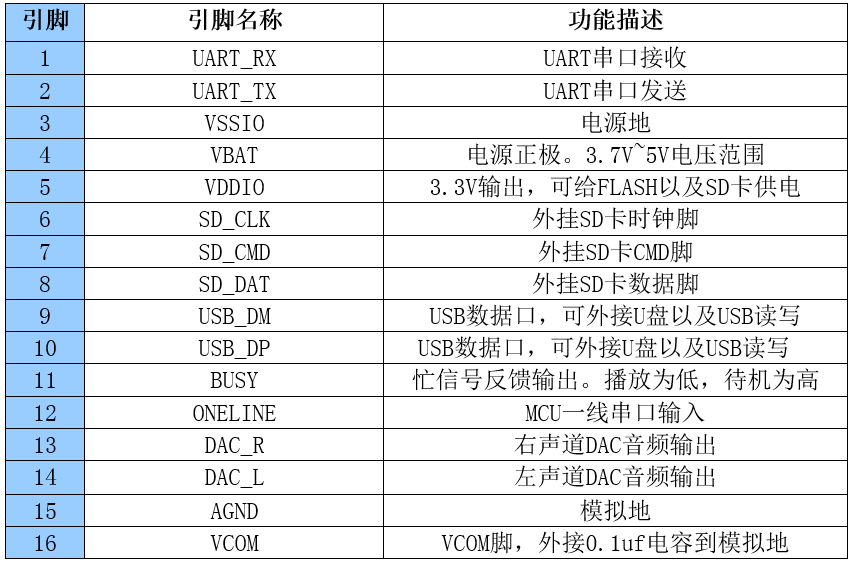

N9301MP3芯片管脚说明

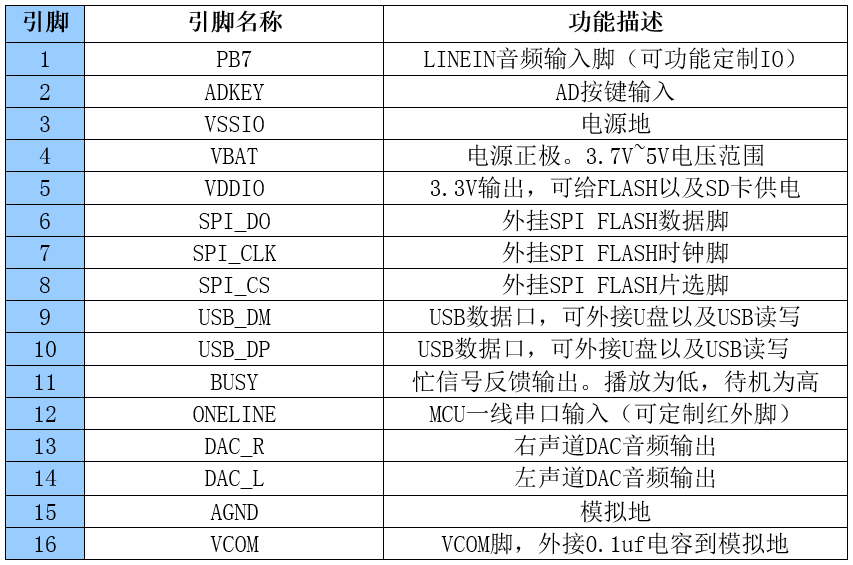

N9302MP3芯片管脚说明

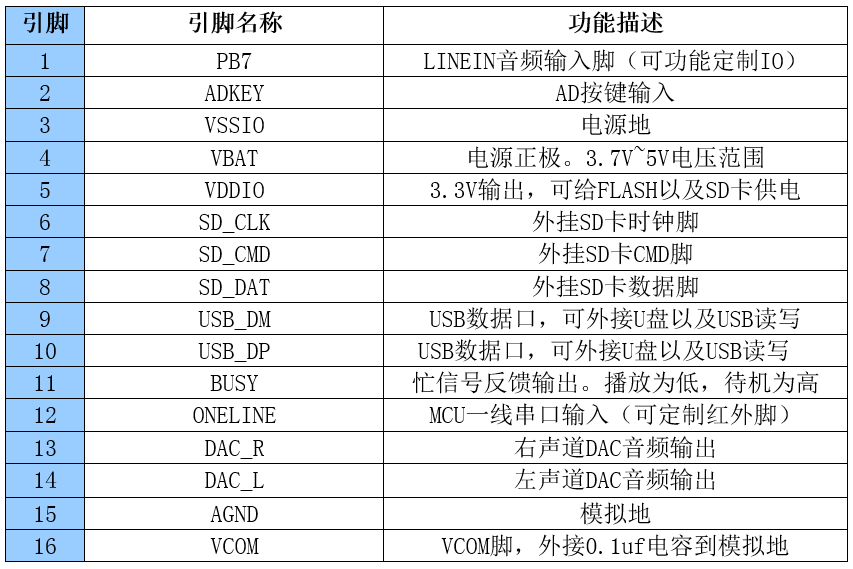

N9303MP3芯片管脚说明

     ADKEY按键控制

模块我们采用的是AD 按键的方式,取代了传统了矩阵键盘的接法,这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单,模块默认配置1个AD 口,10个按键的阻值分配,如果使用在强电磁干扰或者强感性、容性负载的场合,请参考我们的“注意事项”。
注意:N9300以及N9301支持一线串口和UART串口功能,不支持ADKEY功能。N9302和N9303支持ADKEY功能,不支持一线串口和UART串口。)
           ADKEY按键控制参考图

N930x MP3解码芯片
   MCU一线串口控制
        N930X支持单片机模拟一线串口控制,该控制方式简单方便,适用于任何单片机。
本文档中一线串口协议分为N930X和N930XA,N930X协议的一线串口加入了睡眠指令等,N930XA则和以前的N910X一线串口协议完全一样。



N930x系列音乐芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、儿童玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。

N930X_MP3解码芯片应用范围
