红外线智能测温仪语音IC方案

更新时间: 2021-07-07 15:52
阅读量:197

市场行情

近年来,非接触红外人体测温仪在技术上得到迅速发展,性能不断提高,适用范围也不断扩大,市场占有率逐年增长。特别是自去年年底的新冠疫情爆发以来,非接触红外测温仪在市场上甚至一度卖断货,人们对于这种测温仪的接受度也越来越高。


红外线智能测温仪方案

系统模块主要包括:STC89C52主控模块、红外测温模块、RS232模块、智能按键、LCD及报警模块等。STC89C52为系统的核心,其功能是控制启动系统、接收数据、计算温度值以及显示;测温模块选用的是TN901, MAX232C为本系统的转换模块,智能按键选用4个独立的按键。红外人体测温仪的其工作原理是:加载相应程序后把测温模块传来的数据加以处理,并送到LCD上面显示。

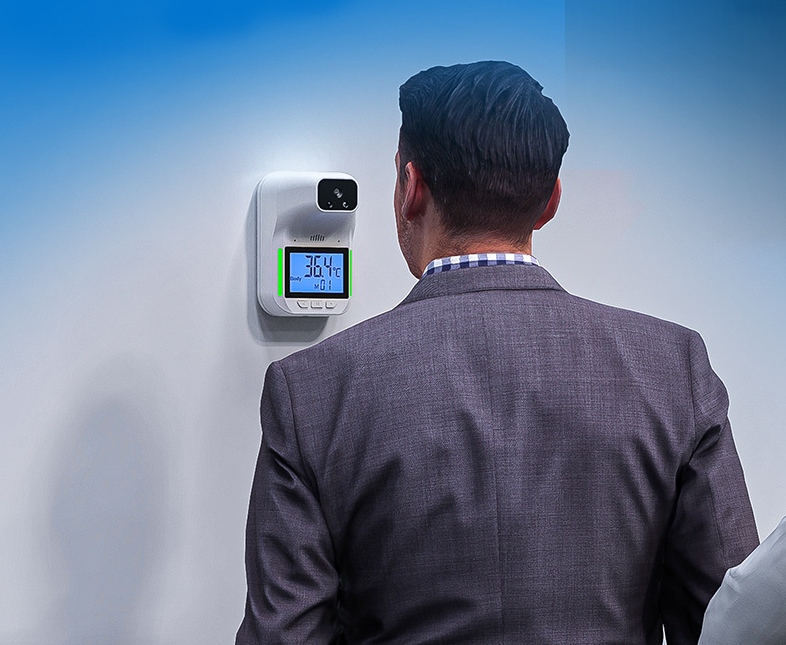

红外人体测温仪的工作过程如下:系统上电之后,将红外传感器探头对准被测量者的额头,然后按下开始键,启动红外测温。当时钟处于下降沿时,开始读取数据,当首个字节的值等于4CH, 同时,末尾一个字节的值等于0DH时,数据有效,否则视为无效。由智能按键的K2 (设置温度上下限的起始按键);K3 (实现“加”);K4 (实现“减”);K5(设置完成后确定)。当红外人体测温仪所测的人体温度不在设置值的范围内时,扬声器就会发出报警声,同时将数据送LCD显示。当被测温度高于设定温度时红灯亮;当低于设定温度时绿灯亮;当温度在设定值之间时,黄灯亮。


语音内容

目前我司OTP语音芯片已广泛应用于各类测温仪产品,如挂壁式测温仪、额头体温枪、婴儿测温仪、耳温枪、红外线体温枪。其中性价比最高的是NVD系列语音芯片,此系列芯片音质优美,语音清晰,语音长度可达340S,可根据不同产品选择语音长度,属于高性价比的医疗器械语音芯片。

语音内容如下,例:

*滴

体温正常

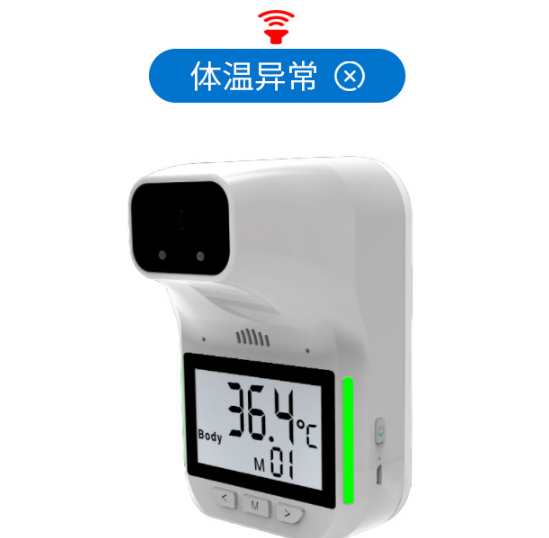

体温异常 ..

.............

注:部分的国家语言工作单,详细请咨询我司业务员


这里推荐一个好的实现语音IC方案

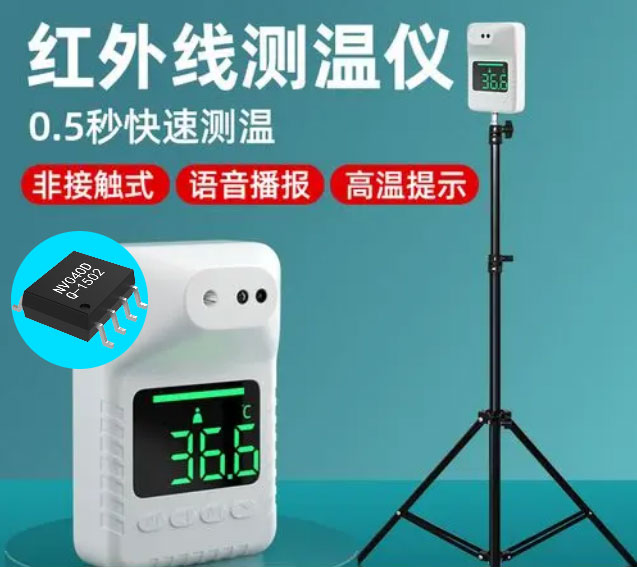

NVD是一款性能稳定的语音芯片,无需任何外围电路,在极其恶劣的噪声环境下都可正常工作,它具有宽泛的耐温和耐压范围,正常工作范围宽达2V~5.5V,弥补了目前市面上语音芯片抗干扰能力较差的缺陷。

NVD系列语音芯片有一组PWM输出口,可以直推0.5w喇叭,音质清晰。内置LVR复位,无需外加复位电路。内置精确的内阻频率振动器(最大仅+-1%的误差),无需外接电阻。NVD一个很明显的优势是OTP烧录程式可以和MASK掩膜无缝对接,也就是说,产品前期试产阶段用户可以OTP试产,试产成功后进入大规模生产时,可以直接按OTP样品投产MASK掩膜以降低成本,客户无需二次确认样品。


NVD系列语音芯片具有多种按键触发方式,且可以输出多种形式的电平信号,可以设定按语音的起伏节奏变化。另外NVD支持主控MCU一线串口控制,可以任意控制多段语音触发,是市面上支持223段声音为数不多的8脚语音芯片。


NVD系列语音芯片具有多种实用的封装形式:SOP8、COB等,外围电路仅需一电源耦合电容即可,工作稳定,宽泛的工作电压,超低的待机功耗以及宽耐温性能都使NVD系列语音芯片在广泛的应用领域中拥有一流的性价比优势。

注:要详细了解致电我司工程师为你解答,梁工:18620974315
