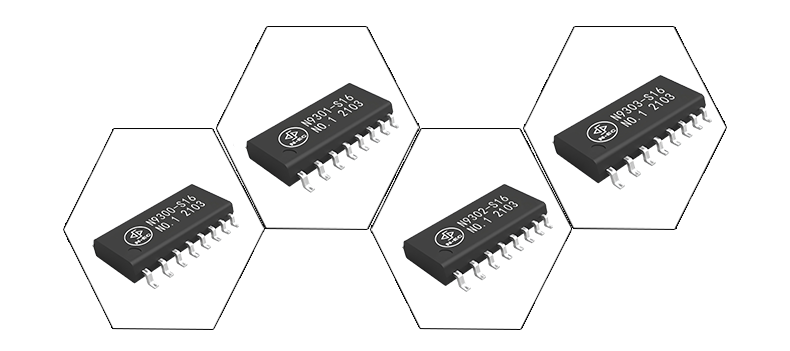

N9300音乐模块

发布日期:2022-09-13 16:55:53
信息摘要:
N9300音乐模块内置搭载一块完美的集成了MP3、WMV 的N9300mp3硬解码芯片。它包括了四种功能型号的MP3芯片,即N9300、N9301、N9302和N9303 MP3芯片,支持TF 卡驱动,支持电脑直接更新spi flash 的内容,支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐,以及如何播放音乐等功能,无需...

N9300音乐模块内置搭载一块完美的集成了MP3、WMV 的N9300mp3硬解码芯片。它包括了四种功能型号的MP3芯片,即N9300、N9301、N9302和N9303 MP3芯片,支持TF 卡驱动,支持电脑直接更新spi flash 的内容,支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐,以及如何播放音乐等功能,无需繁琐的底层操作,音质优美,使用方便,稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品,专为自定义语音播放领域开发的低成本解决方案,可以根据不同的功能需要选择对应的型号,是一款精简版的也是性价比非常高的MP3芯片。9300可无缝替换9100芯片,详情可在线咨询客服。

产品特征

采样率:8/11.025/12/16/22.05/24/32/44.1/48;
FAT16/FAT32文件系统,最大支持32G的TF卡/U盘;
多种控制模式:UART串口/一线串口/AD按键控制模式;
30级音量可调;
指定盘符播放,指定曲目播放;
指定路径播放、指定文件夹播放,指定时间段播放;
支持立体声输出播放,MP3格式,直推0.25W耳机喇叭;
支持电脑声卡控制,支持USB mass storage
SOP16封装形式,外围简单;
支持红外遥控输入以及外接音频输入功能;
3.7~5V宽电源输入,内置看门狗复位电路;
有忙信号输出功能

选型指南

N930x MP3解码芯片
N930x MP3解码芯片

控制模式
     ADKEY按键控制

模块我们采用的是AD 按键的方式,取代了传统了矩阵键盘的接法,这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单,模块默认配置1个AD 口,10个按键的阻值分配,如果使用在强电磁干扰或者强感性、容性负载的场合,请参考我们的“注意事项”。
注意:N9300以及N9301支持一线串口和UART串口功能,不支持ADKEY功能。N9302和N9303支持ADKEY功能,不支持一线串口和UART串口。)

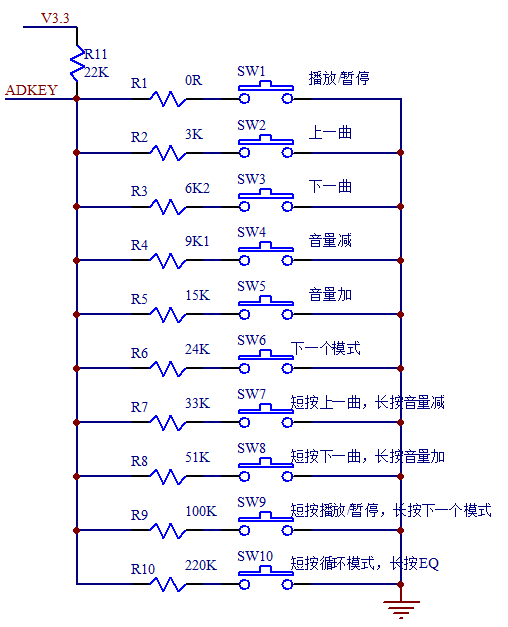

           ADKEY按键控制参考图

N930x MP3解码芯片


   MCU一线串口控制
        N930X支持单片机模拟一线串口控制,该控制方式简单方便,适用于任何单片机。

本文档中一线串口协议分为N930X和N930XA,N930X协议的一线串口加入了睡眠指令等,N930XA则和以前的N910X一线串口协议完全一样。

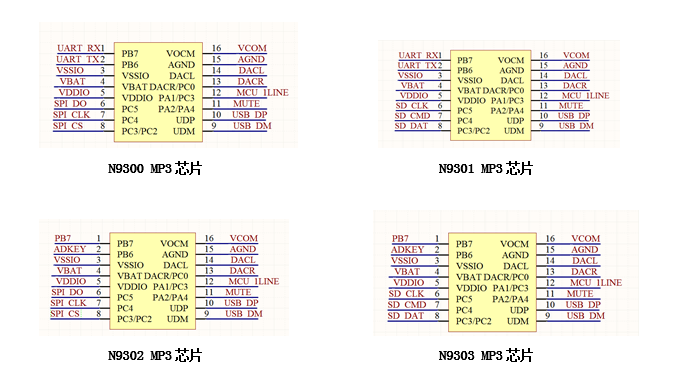

芯片管脚图


N930x MP3解码芯片


应用范围

语音芯片选型应用范围上,几乎可以涉及到低成本不更改语音场所,堪比各行业通用的常用语音芯片,如:

☆电子琴、音乐盒机芯,触摸音乐花盆、游戏机、语音门铃……等和弦音乐/玩具(64首/16首音乐ic)、音效芯片需求;

☆语音玩具(手指猴……)

☆智能锁(指纹锁、密码锁、电子锁、刷卡锁……);

☆汽车(防盗报警器、倒车雷达、GPS导航仪、电子狗、中控锁……)、电动车、

☆智能家居系统、闹钟、提醒器;

☆专用报警器、家庭防盗报警器……;

☆医疗器械人声提示、治疗仪、血压计、血糖仪、按摩仪……;

☆家电(电磁炉、电饭煲、微波炉、除螨仪、电热水壶、足浴盆、扫地机、电壁炉、煎药壶……);

☆娱乐设备(游戏机、游乐机);

☆学习模型(早教机、儿童有声读物);

☆智能交通设备(收费站、停车场、语音验票闸机、公共自行车、共享单车、GPS导盲拐杖、声光报警灯、验票闸机……。……);

☆通信设备(电话交换机、电话机);

☆工业控制领域(电梯、工业设备);

☆消费类电子(成人用品、飞机杯、共享雨伞、共享移动电源机……);

N930x MP3解码芯片


品牌介绍
广州市九芯电子科技有限公司致力于语音芯片语音模块、声音IC、录音芯片语音识别芯片语音识别模块音乐芯片音乐芯片以及语音方案,是一家集开发、设计、销售于一体的高新技术企业。咨询电话:400-8616-826 九芯电子
