☆一线MCU串口控制方式,可控制任意段语音的触发播放及停止；
☆OTP存储格式，生产周期快；
☆语音时长10秒、35秒、65秒、112秒；
☆内置LVR自复位电路；
☆DIP8/DIP14/SOP8/SOP14/COB五种封装可供选择；
☆组合播放，可播放64个语音组合（8脚的32个地址）；
产品简介
NVA 系列语音芯片是广州九芯电子科技新推出的一款适合工厂量产型的 工业级 OTP 语音芯片。它具有成本低，性能稳定，音质高，控制方便，电路简单等诸多显著优点。适合低成本快速投产，仅需1天即可出货。
NVA 是一款性能稳定的语音芯片，无需任何外围电路，在极其恶劣的噪声环境下都可正常工作，它具有宽泛的耐温和耐压范围，正常工作范围宽达 1.8V~5.5V，弥补了目前市面上语音芯片抗干扰能力较差的缺陷。
NVA 系列语音芯片有一组 PWM 输出口，可以直推 0.5w 喇叭，音质清晰。内置 LVR 复位，无需外加复位电路。内置精确的内阻频率振动器（+-1%的误差），无需外接电阻。NVA 一个很明显的优势是 OTP 烧录程式可以和 MASK 掩膜无缝对接，也就是说，产品前期试产阶段用户可以 OTP试产，试产成功后进入大规模生产时，可以直接按 OTP 样品投产 MASK 掩膜以降低成本，客户无需二次确认样品。
NVA 系列语音芯片具有多种按键触发方式，且可以输出多种形式的电平信号，可以设定按语音的起伏节奏变化。另外 NVA 支持主控 MCU 一线串口控制，可以任意控制多段语音触发。
NVA 系列语音芯片具有多种实用的封装形式：DIP8、DIP14、SOP8、SOP14 等，外围电路仅需一电源耦合电容即可，工作稳定，宽泛的工作电压，超低的待机功耗以及宽耐温性能都使 NVA 系列语音芯片在广泛的应用领域中拥有的性价比优势。
芯片特征
OTP存储格式，生产周期快，仅需一天，下单无最小量限制；
灵活的多种按键操作模式以及电平输出方式供选择（边沿按键触发、电平触发、随机按键播放、顺序按键播放）；
简单方便的两线MCU串口控制方式，用户主控MCU可控制任意段语音的触发播放及停止，带BUSY忙信号输出；
可以设置上电循环播放、上电播放一次等功能；
可以驱动马达，BUSY忙信号输出可以设置播放高电平，播放低电平，跟随音乐节奏闪烁等等多种方式输出；
语音时长10秒、35秒、65秒、80秒、115秒；
内置一组PWM输出器可直推0.5W喇叭；
内部有精准RC震荡，误差1%左右；
灵活的放音操作，通过组合可节省语音空间，最多可播放128个语音组合；
音质优美，性能稳定，物美价廉；
内置LVR 1.5V自复位电路，保证芯片正常工作；
DIP8，DIP14,SOP8，SOP14，以及COB五种封装可供选择，使用方便，应用灵活；
外围电路简单，仅需一调节电容；
工作电压范围：1.8V～5.5V；
静态电流：2uA；
芯片的工作电流在10mA--150mA之间，电流大小和音量大小正比关系；
选型指南
型号
电压范围
静态电流
语音长度
采样范围
放音方式
封装形式
NV010A
1.8V~5.5V
2uA
10秒（6K）
6K~20K
PWM
SOP/DIP
NV035A
1.8V~5.5V
2uA
32秒（6K）
6K~20K
PWM
SOP/DIP
NV065A
1.8V~5.5V
2uA
65秒（6K）
6K~20K
PWM
SOP/DIP
NV080A
1.8V~5.5V
2uA
80秒（6K）
6K~20K
PWM
SOP/DIP
NV115A
1.8V~5.5V
2uA
115秒（6K）
6K~20K
PWM
SOP/DIP
备注：
1. 语音长度全部基于6K采样率计算的，一般应用中采样率是大于8K的，所以语音长度仅作参考。
2. NV115A无SOP8封装；

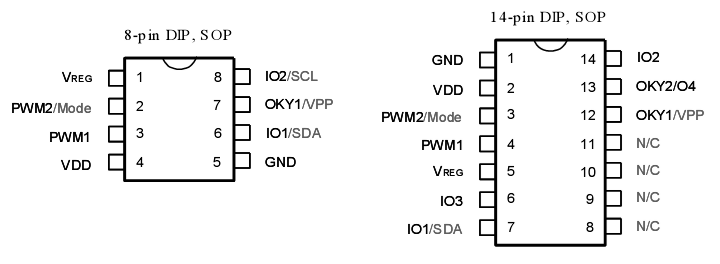

芯片管脚图
NVA SOP/DIP封装芯片管脚图
封装引脚对应表
DIP8/SOP8管脚对应表
|
封装引脚 |
引脚标号 |
简述 |
功能描述 |
|
1 |
Vreg |
调节电源 |
工作电压超过4.5V时需要接0.1UF电容到地，小于4.5V可悬空。 |
|
2 |
PWM2 |
PWM输出 |
PWM输出2，可直推0.5W喇叭 |
|
3 |
PWM1 |
PWM输出 |
PWM输出1，可直推0.5W喇叭，可外接三极管放大 |
|
4 |
VDD |
VDD |
电源输入，1.8V~5.5V |
|
5 |
GND |
GND |
接地 |
|
6 |
IO1 |
IO口 |
高触发，按键控制端，或MCU串口复位输入端，内置300K下拉电阻 |
|
7 |
OKY1 |
IO口 |
高触发，按键控制端，或MCU串口数据输入端，内置300K下拉电阻 |
|
8 |
IO2 |
IO口 |
按键控制端，忙信号输出端 |
DIP14/SOP14管脚对应表
|
封装引脚 |
引脚标号 |
简述 |
功能描述 |
|
1 |
GND |
GND |
接地 |
|
2 |
VDD |
VDD |
电源输入，1.8V~5.5V |
|
3 |
PWM2 |
PWM输出 |
PWM输出2，可直推0.5W喇叭 |
|
4 |
PWM1 |
PWM输出 |
PWM输出1，可直推0.5W喇叭，可外接三极管放大 |
|
5 |
Vreg |
Vreg |
工作电压超过4.5V时需要接0.1UF电容到地，小于4.5V可悬空。 |
|
6 |
IO3 |
IO口 |
高触发，内置300K下拉电阻，按键或者忙信号输出 |
|
7 |
IO1 |
IO口 |
高触发，内置300K下拉电阻，按键或者MCU串口复位端 |
|
8 |
NC |
-- |
-- |
|
9 |
NC |
-- |
-- |
|
10 |
NC |
-- |
-- |
|
11 |
NC |
-- |
-- |
|
12 |
OKY1 |
一键测试 |
高触发，内置300K下拉电阻，按键，或MCU串口数据输入端 |
|
13 |
OKY2/O4 |
IO口 |
高触发，内置300K下拉电阻，按键，或MCU备用串口数据输入端 |
|
14 |
IO2 |
IO口 |
按键，忙信号输出端 |
芯片控制模式
①控制模式
NV065A系列语音芯片具有丰富的控制方式。它分为按键控制模组和MCU一线串口控制模式。其中按键控制模组分为ON/OFF控制、脉冲可重复触发、脉冲不可重复触发、电平保持触发、电平非保持触发、DOWN下一首、随机段触发。当IO口被分配为MCU一线触发时，不能同时作为按键来触发。
端口的分配
封装形式
管脚
----
----
----
IO3
IO2
IO1
OKY2
OKY1
DIP8/SOP8
----
----
----
----
K2
K1
----
K0
DIP14/SOP14
----
----
----
K4
K3
K2
K1
K0
②MCU一线串口控制
MCU一线串口控制是指主控MCU通过RST复位端以及DATA数据线来控制任意一段语音的触发播放及停止。时序采用业界通用的串口脉冲计数时序，单位脉冲可达40us。
端口的分配
|
封装形式 |
管脚 |
|||||||
|
|
|
|
|
IO3 |
IO2 |
IO1 |
OKY2 |
OKY1 |
|
DIP8/SOP8 |
---- |
---- |
---- |
---- |
---- |
RST |
---- |
DATA |
|
DIP14/SOP14 |
---- |
---- |
---- |
---- |
---- |
RST |
DATA |
---- |
数据与语音对应关系
DATA2可支持128段声音（与DATA1共用，不用单独限制段数）
|
两线串口（脉冲个数） |
功能 |
|
1个脉冲 |
-----------（静音） |
|
2个脉冲 |
播放第1段语音 |
|
|
播放第2段语音 |
|
. XXH . |
. 播放第N段语音 . |
|
128个脉冲 |
播放第127段语音 |
备注：
8脚封装的只有32个地址，超过32个地址的需要选型14脚芯片。一个DATA脚只能控制32个地址。超过32个地址需要2个DATA脚，即需要连接IO1,OKY1,OKY2。

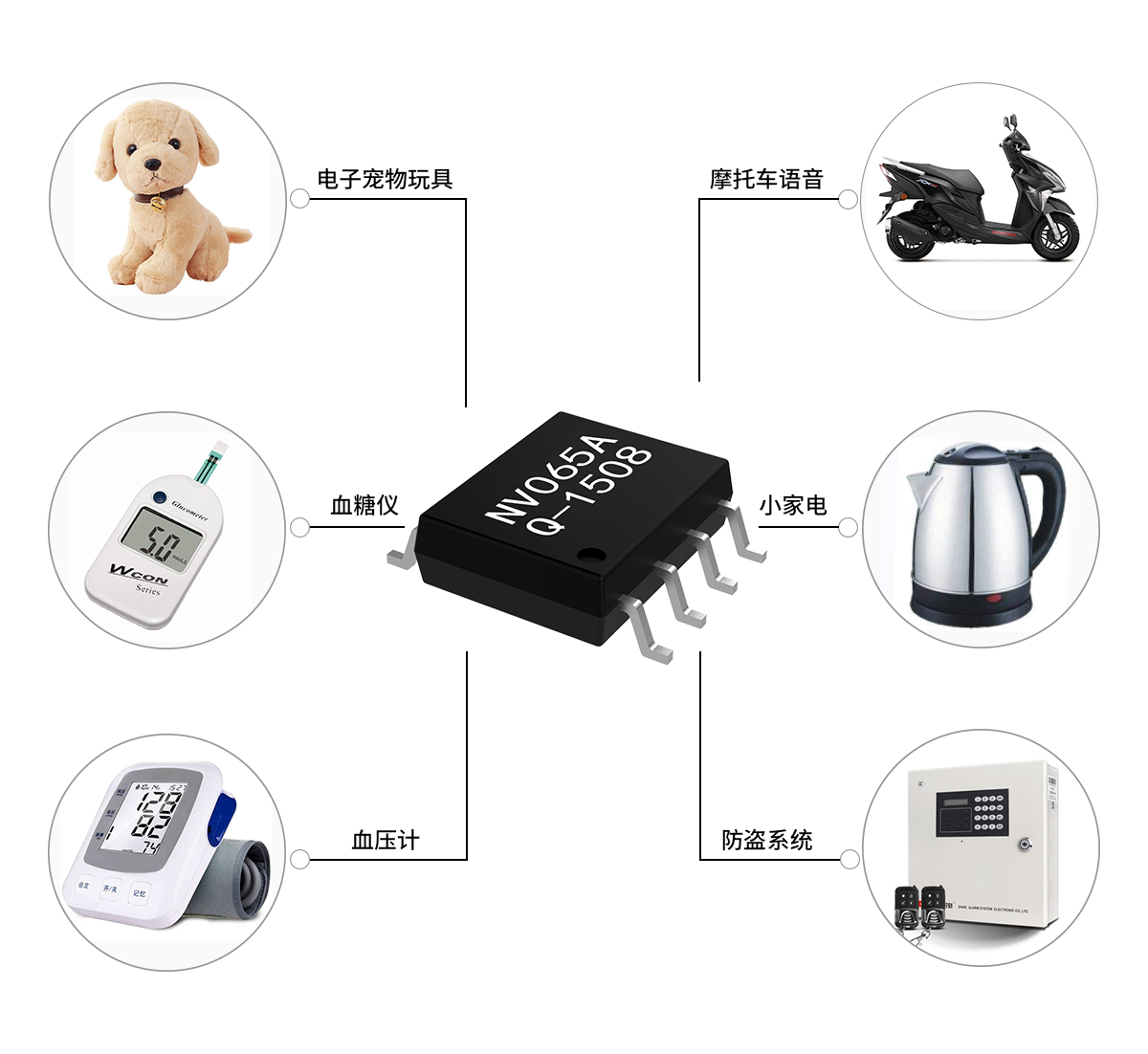

应用范围
NVA系列语音芯片可适于各种语音提示的场合，如：血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、语音玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。
