NVC系列语音芯片

NVC系列语音芯片

产品特征:

☆PWM 输出器可直推0.5W喇叭,支持13bit 的 DAC 输出,可外接模拟功放;

☆8级音量调节,可循环播放;

☆支持4和弦MIDI播放;

☆一线 MCU 串口以及两线 MCU 控制方式,可控制任意段语音触发播放/停止;

☆内置 LVR 自复位电路;

外围电路简单,仅需一耦合电容



咨询热线: 400-8616-826
  • 产品详情

产品简介

       NVC是一款性能稳定的语音芯片,无需任何外围电路,在极其恶劣的噪声环境下都可正常工作,它具有宽泛的耐温和耐压范围,正常工作范围宽达2V~5.5V,弥补了目前市面上语音芯片抗干扰能力较差的缺陷。

       NVC系列语音芯片支持DAC外接功放,支持播放声音优美的和弦MIDI音乐。

       NVC系列语音芯片具有多种实用的封装形式:DP8、SOP8、SSOP20、COB等,外围电路仅需一电源耦合电容即可,工作稳定,宽泛的工作电压,超低的待机功耗以及宽耐温性能都使NVC系列语音芯片在广泛的应用领域中性价低。


芯片特征

  • OTP存储格式,生产周期快,下单无小量限制;
  • 灵活的多种按键操作模式以及电平输出方式供选择(边沿按键触发、电平触发、随机按键播放、顺序按键播放);
  • 简单方便的一线MCU串口以及两线MCU控制方式,用户主控MCU可控制任意段语音的触发播放及停止;
  • 语音时长20秒、40秒、80秒、180秒;
  • 内置一组PWM输出器可直推0.5W喇叭,支持13bit的DAC输出,可外接模拟功放;
  • 支持8级音量调节,支持循环播放等多种功能;
  • 灵活的放音操作,通过组合可节省语音空间,最多可播放220个语音组合;
  • 音质优美,性能稳定,物美价廉,静态电流小于2uA;
  • 内置LVR自复位电路,保证芯片正常工作;
  • DIP8,SOP8,SSOP20以及COB多种封装可供选择,使用方便,应用灵活;
  • 支持4和弦MIDI播放,音质非常优美;
  • 外围电路简单,仅需一耦合电容;
  • 工作电压范围:SOP8的2V~4.5V;SSOP20的是2V~5.5V。
  •  IO口丰富,内置MCU,可以定制各种特殊功能;





选型指南


备注:

1、语音长度全部基于6K采样率计算的,一般应用中采样率是大鱼8K的,所以语音长度仅作参考;

2、所有个秒数的IC都支持和弦播放;

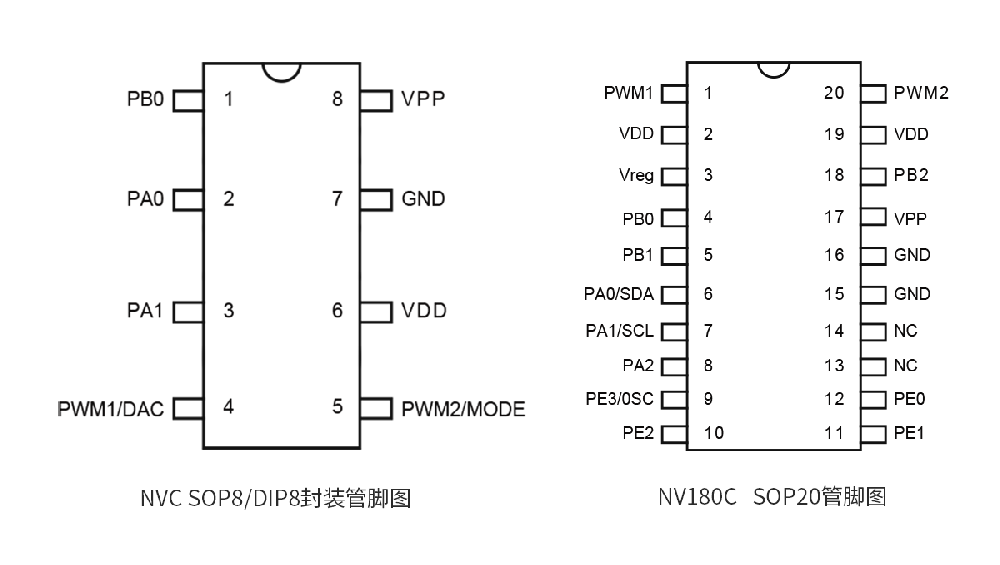

芯片管脚图



封装对应脚表

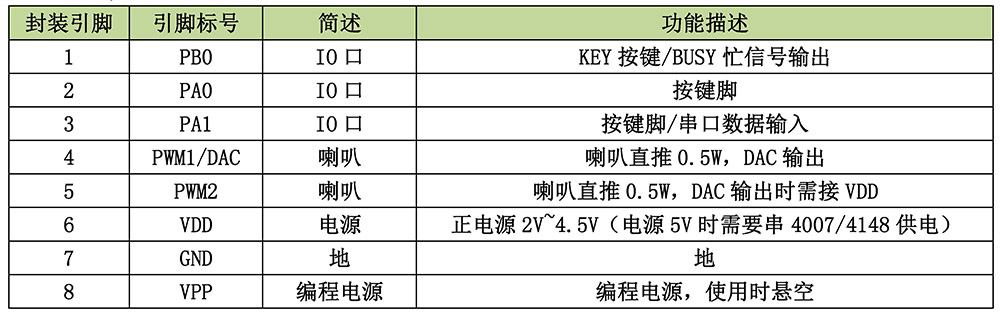

DIP8,SOP8管脚对应

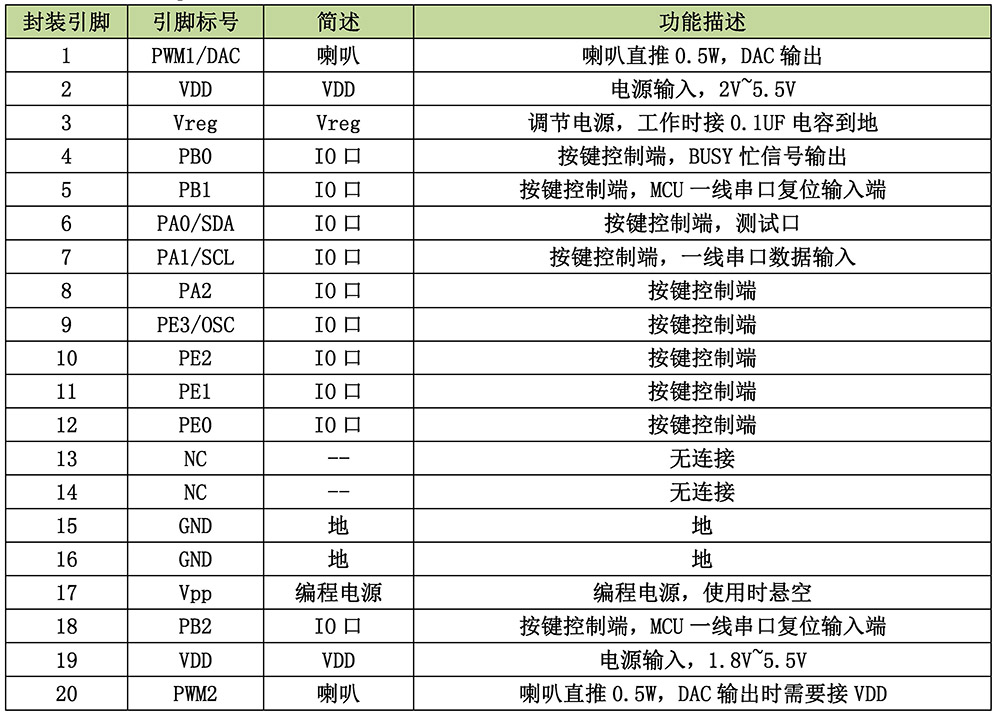

SSOP20管脚对应表



按键控制模式

①控制模式
NVC系列语音芯片具有丰富的控制方式。它分为按键控制模组和MCU一线串口控制模式。其中按键控制模组分为ON/OFF控制、脉冲可重复触发、脉冲不可重复触发、电平保持触发、电平非保持触发、DOWN下一首、随机段触发。当1口被分配为MCU一线触发时,不能同时作为按键来触发。
②按键控制模组

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置,按键控制模式的防抖动时间为17ms

③端口的分配

封装形式

管脚



----

PE0

PB2

PB1

PB0

PA2

PA1

PA0

DIP8/SOP8

----

K7

K6

K5

K4

K3

K2

K1


按键控制--低电平触发

①按键播放

1.电平(按键)可打断
2.电平(按键)不可打断
3.电平(按键)保持可循环

4.电平(按键)保持不循环

上电播放:1.上电播放一次2.上电循环播放


②控制描述

电平可打断:按下按键播放语音,语音正在播放时当再次按下按键将重新开始重新播放。
电平不可打断:按下按键播放语音,语音正在播放时当再次按下按键,语音继续播放
上一段直到完毕,不理会按键操作,只有当语音播放完毕后按键在起作用。
电平保持循环:按键一直按下(电平一直触发),语音将保持循环播放。
电平保持不循环:按键一直按下(电平一直触发),语音播放一次后将停止播放。
上电播放一次:通电后,语音将会播放一次,然后停止。
上电播放循环:通电后,语音将会一直循环播放。
注:管脚123都可接按键,用不到的管脚可以直接悬空。


MCU 二线串口控制

MCU二线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。

端口的分配

封装形式

管脚









---

---

PB0

PA1

PA0

SSOP20/SOP8

----

----

----

----

---

BUSY

SDA

CLK


数据与语音的对应关系

可支持223段声音以及命令的发送。语音地址发送和命令发送格式是一样的,发送之间相互独立。

一线串口

功能

00H

播放第1段语音

01H

播放第2段语音

.

XXH

.

.

播放第N段语音

.

DFH

播放第223段语音

E0H~E7H

控制8级音量,E0音量最小,E7音量最大,默认最大

F2H

循环指令,播放时发此指令循环该段语音。

FEH

停止播放



应用范围

NVC系列语音芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、语音玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。

NVC系列语音芯片应用范围
