NVD系列语音芯片

NVD系列语音芯片

产品特征:

☆内置PWM输出器可直推0.5W喇叭;

☆支持4和弦MIDI播放,音质非常优美;

☆支持16级音量调节,支持循环播放等多种功能;

☆内置LVR自复位电路,保证芯片正常工作;

☆SOP8/COB封装选择;





咨询热线: 400-8616-826
  • 产品详情

九芯NVD系列语音芯片

九芯NVD系列语音芯片简介

       NVD是广州九芯电子科技新推出一款性能稳定的语音芯片,无需任何外围电路,在极其恶劣的噪声环境下都可正常工作,它具有宽泛的耐温和耐压范围,正常工作范围宽达2V~5.5V,弥补了目前市面上语音芯片抗干扰能力较差的缺陷。


       NVD系列语音芯片有一组PWM输出口,可以直推0.5w喇叭,音质清晰。内置LVR复位,无需外加复位电路。内置精确的内阻频率振动器(仅+-1%的误差),无需外接电阻。NVD一个很明显的优势是OTP烧录程式可以和MASK掩膜无缝对接,也就是说,产品前期试产阶段用户可以OTP试产,试产成功后进入大规模生产时,可以直接按OTP样品投产MASK掩膜以降低成本,客户无需二次确认样品。


       NVD系列语音芯片具有多种按键触发方式,且可以输出多种形式的电平信号,可以设定按语音的起伏节奏变化。另外NVD支持主控MCU一线串口控制,可以任意控制多段语音触发,是市面上仅有8脚芯片可以支持223段声音的语音芯片。


       NVD系列语音芯片具有多种实用的封装形式:SOP8、COB等,外围电路仅需一电源耦合电容即可,工作稳定,宽泛的工作电压,超低的待机功耗以及宽耐温性能都使NVD系列语音芯片在广泛的应用领域中拥有一流的性价比优势。

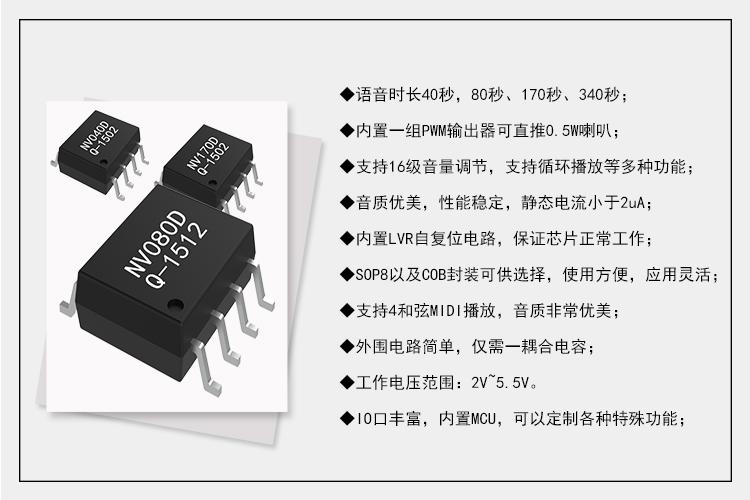

九芯NVD系列语音芯片特点

九芯NVD系列语音芯片特征

九芯NVD系列语音芯片特征



选型指南

九芯NVD系列语音芯片选型指南

备注:

1、语音长度全部基于6K采样率计算的,一般应用中采样率是大于8K的,所以语音长度仅作参考;

2、所有各秒数的IC都支持播放和弦;

3、电源5V音量会比3.3V稍微大一点点

4、NV340DW是NVD系列的过渡版本,本身无丝印,功能与NV340D功能完全一致,仅有管脚封装不同。

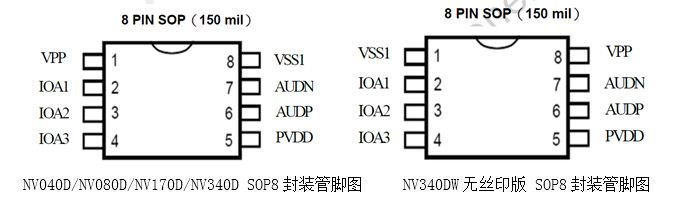

九芯NVD系列语音芯片管脚

九芯NVD系列语音芯片管脚图



封装对应脚表

九芯NVD系列语音芯片管脚封装对应表

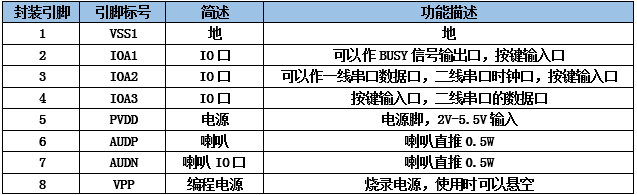

NV040D/NV080D/NV170D/NV340D管脚对应表


九芯NVD系列语音芯片管脚封装对应表

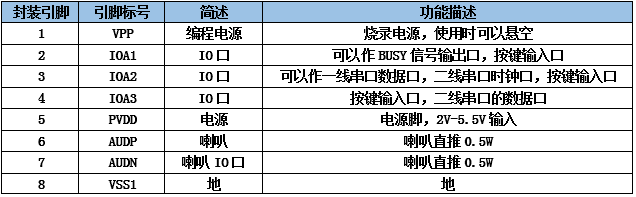

NV340DW SOP8管脚对应表


九芯NVD系列语音芯片控制模式

①MCU一线串口控制(带连码功能)
MCU一线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。

九芯NVD系列语音芯片一线串口控制模式

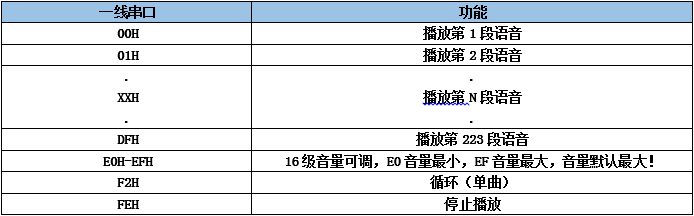

数据与语音的对应关系

可支持223段声音以及命令的发送。语音地址发送和命令发送格式是一样的,发送之间相互独立。

九芯NVD系列语音芯片一线串口语音数据对应表

串口时序图
sda为数据发送端口,发送语音地址。先发送低位。下图范例发送的是89H。SDA为数据发送端口,发送语音地址。命令+地址发送:先发送高位,再发送低位。SDA数据端口须固定为PORTx.2口(x=A,B,C,D),原因:外部中断脚解码实时响应和睡眠唤醒效率更高。语音组合功能只需在MCU检测到BUSY信号为LOW时,连续发码即可!(BUSY=1时候音源切换默认打断)如果有FE停止指令或者发码播放另一段语音,循环命令即失效。语音IC上电无动作或者音源响完立即睡眠,静态电流1-2微安。下图范例发送的是43H,时序为400us :1200us,具体如下:

九芯NVD系列语音芯片一线串口时序图


②MCU二线串口控制(带连码)

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置,按键控制模式的防抖动时间为17ms。

九芯NVD系列语音芯片二线串口


九芯NVD系列语音芯片产品展示

九芯NVD系列语音芯片产品展示

九芯NVD系列语音芯片应用范围


       NVD系列语音芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器,语音玩具,语音报警器,汽车电子,小家电,念佛机,游戏机,工艺礼品、智能锁(指纹锁,密码锁,刷卡锁),扫码机等等。


九芯NVD系列语音芯片应用范围
