NRK10语音识别芯片

NRK10语音识别芯片

产品特征:

☆一次性OTP烧录,外挂SPI_Flash PWM/DAC?输出,可直接驱动8欧0.5W喇叭;

☆固定词条,非特定人识别,可识别 20个词条;

识别效果:安静无回声环境,2米内识别率可达90%及以上,距离可达到5米

内置MIC 2级偏压放大电路,以及自置AGC增益控制,以及率噪电路

☆封装形式:LQFP32/COB;

咨询热线: 400-8616-826
  • 产品详情

产品简介

       NRK10为广州九芯电子自主研发的一款语音识别芯片,无须外围元件,直接对接外部,集成了一颗高性能、低成本的离线语音识别芯片,具有语音识别及播报功能,需要外挂 SPI-Flash,存储词条或者语音播内容。他具有识别率高,工业级性能、简单易用,更新词条方便等优势。广泛应用在智能家居、AI人工智能、玩具等多种领域。

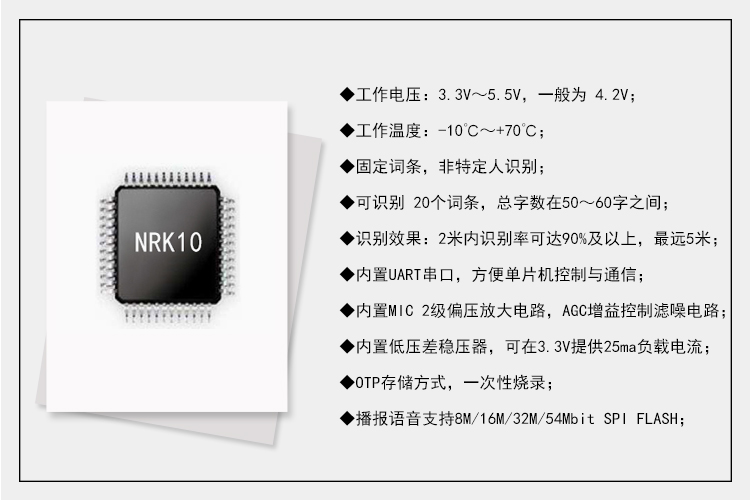

九芯NRK10语音识别芯片特征

九芯NRK10语音识别芯片特征

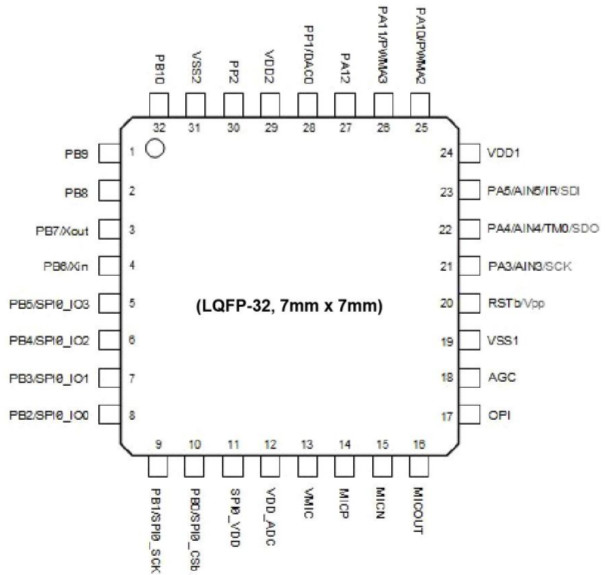

九芯NRK10语音识别芯片管脚图

九芯NRK10语音识别芯片管脚图

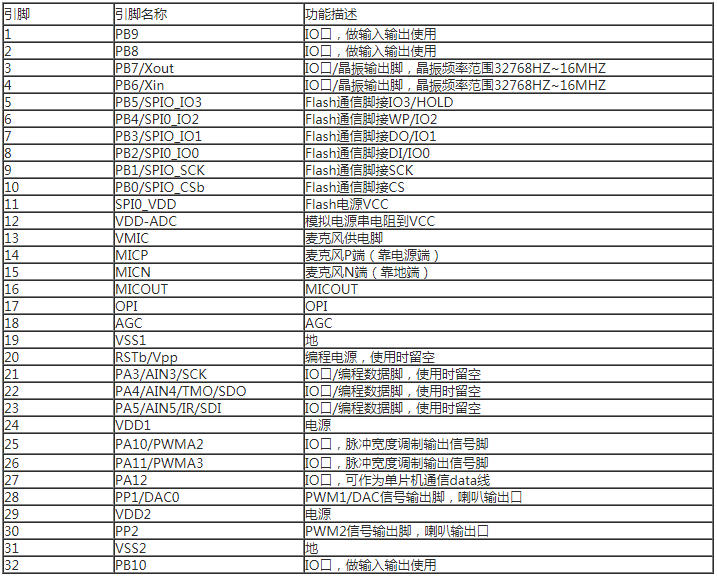

封装对应脚表

九芯NRK10语音识别芯片封装对应表

NRK10语音识别芯片管脚对应表


控制模式

①UART串口
NRK10 语音识别 芯片内置标准 UART 异步串口接口,通讯数据格式是:起始位:2 位;FA;数据位:2 位;00H~FFH;校验位:2 位,校验位与数据位相加为 FFH。使用电脑串口调试助手,需要正确设置串口的参数,设置如图:


九芯NRK10语音识别芯片UART串口

②按键播放控制

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式词条介绍: 词条指我们所要说出的识别指令 标准版本的词条中“小明”作唤醒词,唤醒后才能识别其他词条,详情请见下表:工程编号为:18856_V04

③端口的分配

九芯NRK10语音识别芯片按键控制端口分配

注:
1.此版本可以不带串口版芯片PA10,PA11直接接灯;也可以用带串口版本PA6,PA7直接输出串口信号;
2.标准版本词条用于测试,如要修改词条请联系业务人员;
3.UART串口,可与单片机通讯使用;
4.唤醒后延迟时间为10秒,接收指令后重新计时,不用每次都叫唤醒词。


可设置语音词组

唤醒

回答

指令

回答

效果

小明,小明

我在

打开灯

好的已开灯

开上一次状态的LED灯





关闭灯

好的 已关灯

关闭所有LED灯





调亮一点

已调亮 (已经最亮)

亮度从10%-40%-100%





调暗一点

已调暗 (已经最暗)

亮度从100%-40%-10%





变白光

已切换到白光

白光LED亮(上个状态亮度)





变橙光

以切换到橙光

橙光LED亮(上个状态亮度)





变中性光

以切换到中性光

白光橙光LED亮(上个状态亮度)





睡眠模式

已切换到 睡眠模式

上个状态的色温10%亮度,定时5分钟后关闭所有的LED灯





最大亮度

已经最亮

亮度100%





最小亮度

已经最暗

亮度10%

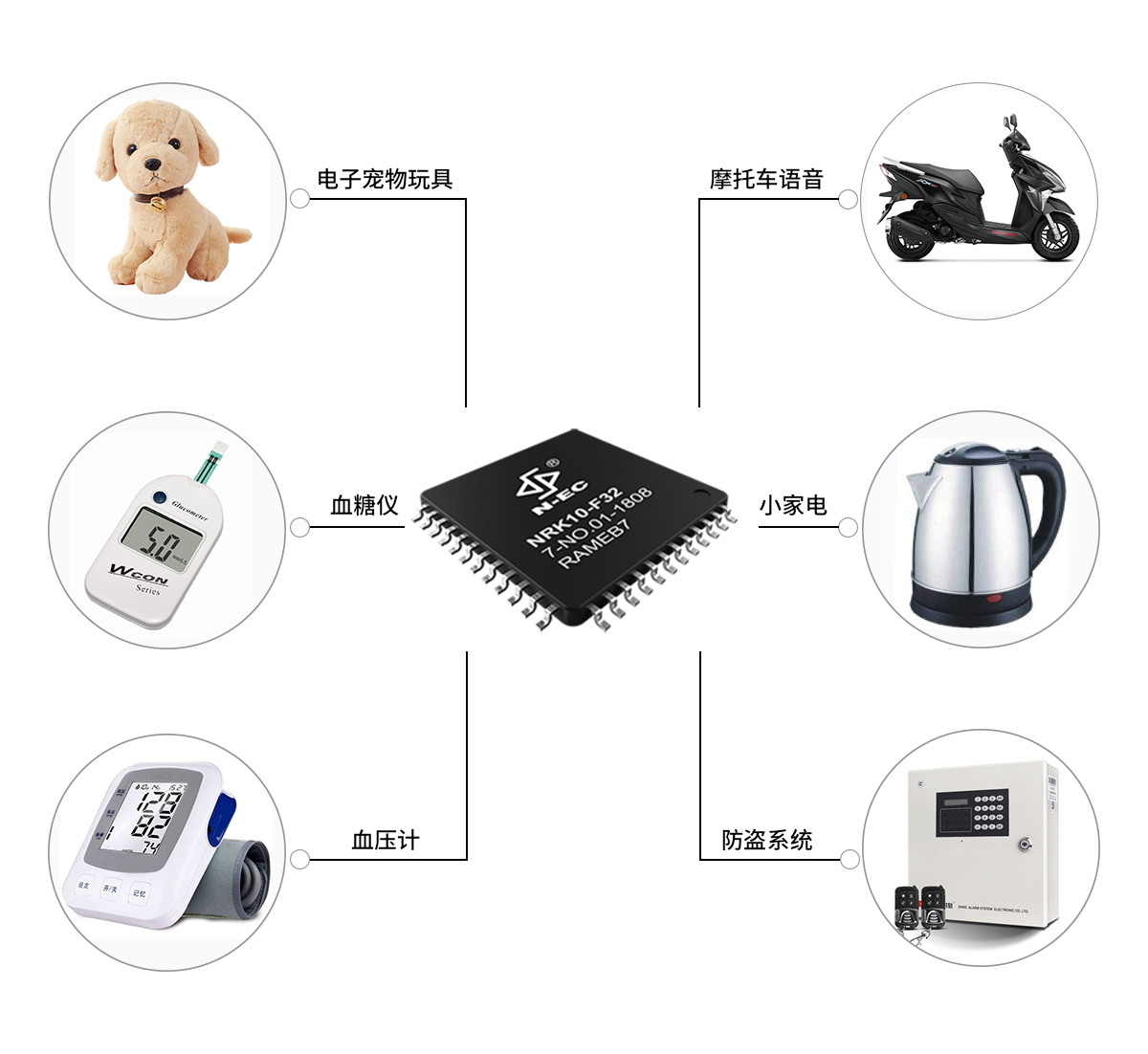

应用范围

       NRK10语音识别芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器,语音玩具,语音报警器,汽车电子,小家电,念佛机,游戏机,工艺礼品、智能锁(指纹锁,密码锁,刷卡锁),扫码机等等。

NRK10语音识别芯片应用范围
