NR9600 MP3解码芯片

NR9600 MP3解码芯片

产品特征:

☆支持麦克风录音以及AUX输入/输出;

☆支持立体声输出播放,MP3/WMV硬解码,可以直推0.25W耳机喇叭;

多种控制模式:UART串口模式、一线串口模式、AD按键控制模式

30级音量可调,5EQ可调(NORMAL—POP—ROCK—JAZZ--CLASSIC

☆FAT16、FAT32 文件系统,可支持32G TF 卡/U盘;

咨询热线: 400-8616-826
  • 产品详情

九芯NR9600 MP3解码芯片

九芯NR9600 MP3解码芯片简介

         NR9600是一个提供串口同时支持麦克风录音以及AUX输入的MP3 芯片,有效的集成了MP3、WMV 的硬解码芯片。同时软件支持TF 卡驱动,支持电脑直接更新spi flash 的内容,支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成录音,播放指定的音乐,以及如何播放音乐等功能,无需繁琐底层操作,音质优美,使用方便,稳定可靠是此款产品的卖点之一。另外该芯片也是深度定制的产品,专为固定语音播放领域开发的低成本解决方案。

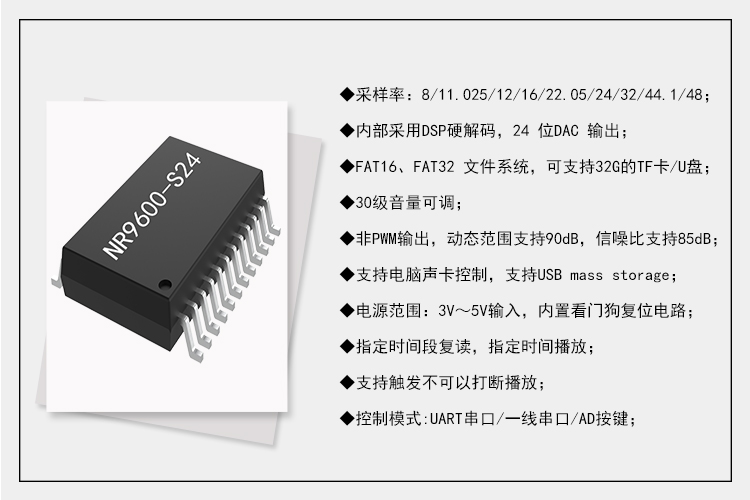

九芯NR9600 MP3解码芯片特征

九芯NR9600 MP3解码芯片特征

九芯NR9600 MP3解码芯片特征



芯片结构图

九芯NR9600 MP3解码芯片结构图

备注:模块选用的是 SOC 方案,集成了一个 16 位的 MCU,以及一个专门针对音频解码的ADSP,采用硬解码的方式,更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求。

九芯NR9600 MP3解码芯片管脚图

九芯NR9600 MP3解码芯片管脚图

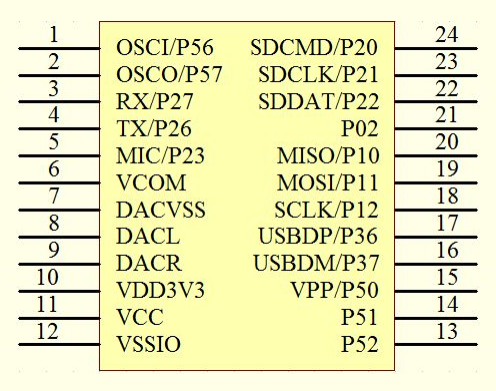

NR9600 MP3解码芯片封装管脚图


九芯NR9600 MP3解码芯片控制模式

①ADKEY按键控制模式
我们采用的是ADKEY按键控制的方式,取代了传统了矩阵键盘的接法,这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单,模块默认配置2 个AD 口,10个按键的阻值分配,如果使用在强电磁干扰或者强感性、容性负载的场合,请参考我们的“NR9600 MP3解码芯片数据手册”。

②MCU一线串口控制模式

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式NR9600支持单片机模拟一线串口控制,该控制方式简单方便,适用于任何单片机。

端口的分配

一线串口MCU只需要一根线就可以控制了,由头码和占空比组码,先发低位,头码拉低3ms以上,平时保持高。总共8位。时序占空比约为1:3.时序范围介于300us:900us到
1000us:3000us之间。误差容许10%。

九芯NR9600 MP3解码芯片MCU一线串口时序图

九芯NR9600 MP3解码芯片产品展示

九芯NR9600 MP3解码芯片产品展示

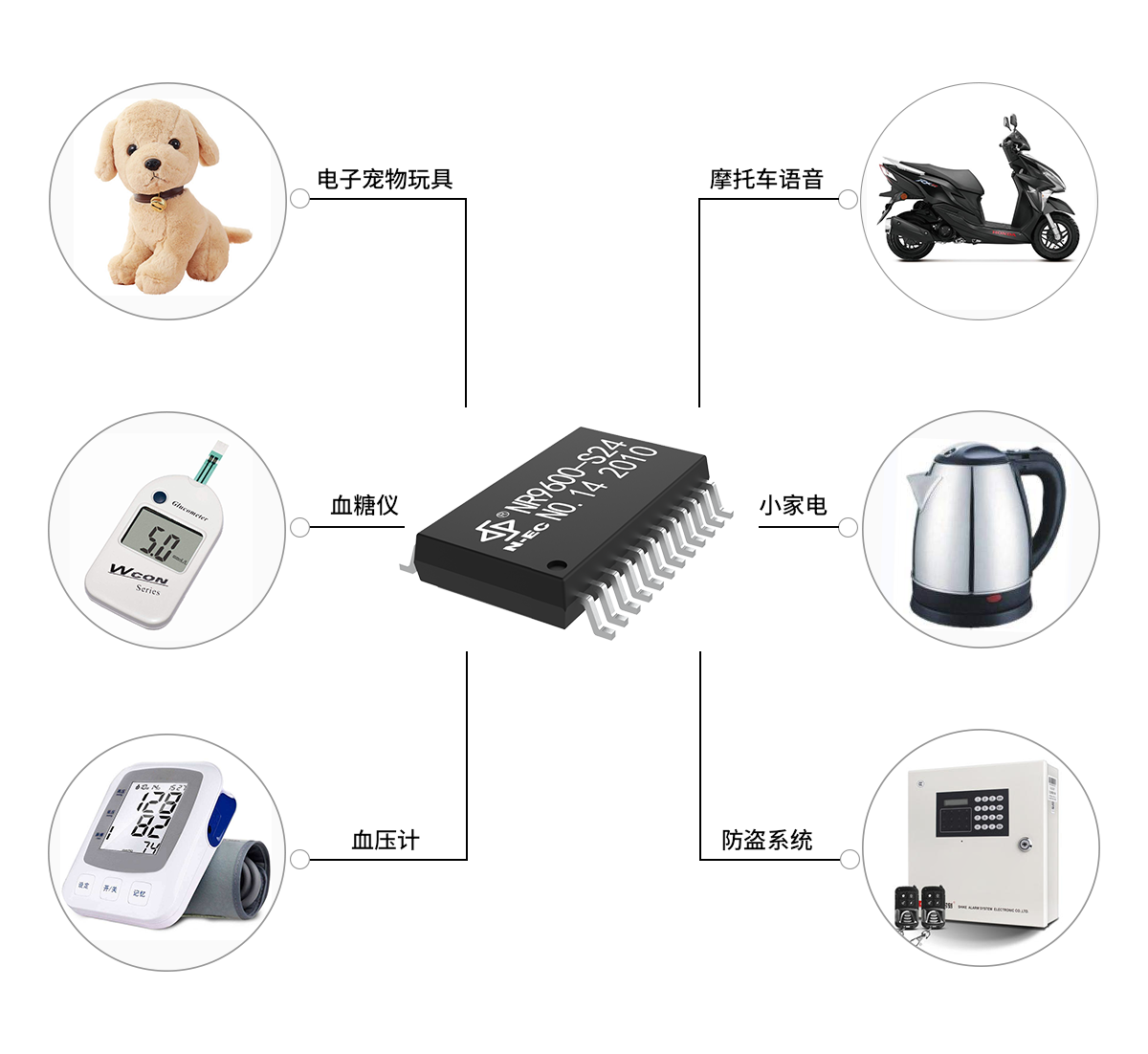

九芯NR9600 MP3解码芯片应用范围


       NR9600 MP3解码芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器,语音玩具,语音报警器,汽车电子,小家电,念佛机,游戏机,工艺礼品、智能锁(指纹锁,密码锁,刷卡锁),扫码机等等。


九芯NR9600 MP3解码芯片应用范围
