N910X MP3解码芯片

N910X MP3解码芯片

产品特征:

☆支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48;

☆支持立体声输出播放,MP3/WMV硬解码,可以直推0.25W耳机喇叭;

多种控制模式:UART串口模式、一线串口模式、AD按键控制模式

30级音量可调,5EQ可调(NORMAL—POP—ROCK—JAZZ--CLASSIC

☆FAT16、FAT32 文件系统,支持32G TF 卡/U盘;


咨询热线: 400-8616-826
  • 产品详情

产品简介

       N910X是一个提供串口的MP3芯片,集成了MP3、WMV 的硬解码芯片。它包括了四种功能型号的MP3芯片,即N9100N9101N9102N9103 MP3芯片,支持TF 卡驱动,支持电脑直接更新spi flash 的内容,支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐,以及如何播放音乐等功能,无需繁琐的底层操作,音质优美,使用方便,稳定可靠是此款产品的卖点之一。另外该芯片也是深度定制的产品,专为自定义语音播放领域开发的低成本解决方案,可以根据不同的功能需要选择对应的型号,是一款精简版的也是性价比非常高的MP3芯片。


芯片特征

  • 支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。音质优美,立体声。
  • 24 位DAC 输出,内部采用DSP硬解码,非PWM输出,动态范围支持90dB,信噪比支持85dB
  • 完全支持FAT16、FAT32 文件系统,最大支持32G的TF 卡,支持32G的U盘
  • 多种控制模式,UART串口模式、一线串口模式、AD按键控制模式。
  • 广播语插播功能,可以暂停正在播放的背景音乐,支持指定路径下的歌曲播放,支持跨盘符插播,支持插播提前结束
  • 指定盘符播放,指定曲目播放
  • 30级音量可调,5种EQ可调(NORMAL—POP—ROCK—JAZZ--CLASSIC)
  • 指定路径播放(支持中英文)功能以及文件夹切换功能,指定时间段播放功能;
  • 支持立体声输出播放,MP3格式,可以直推0.25W耳机喇叭;
  • 支持电脑声卡控制,支持USB mass storage
  • SOP16封装形式,外围简单;
  • 宽泛的输入电源范围3V--5V输入,内置看门狗复位电路,性能稳定;
  • 支持开发定制特殊功能,请联系本公司;
  • 支持红外遥控输入以及外接音频输入功能;
  • 有忙信号输出功能;

N910X系列 MP3芯片


芯片结构图

九芯N910X MP3解码芯片结构图


备注:N910X选用的是 SOC 方案,集成了一个 16 位的 MCU,以及一个专门针对音频解码的ADSP,采用硬解码的方式,更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求。


芯片管脚图

九芯N910X MP3解码芯片管脚


封装对应脚表

N9100 MP3解码芯片管脚对应表

引脚

引脚名称

功能描述

1

SPI_DO

外挂SPI FLASH数据脚

2

SPI_CLK

外挂SPI FLASH时钟脚

3

SPI_CS

外挂SPI FLASH片选脚

4

BUSY

忙信号反馈输出。播放为低,待机为高

5

USB_DM

USB数据口,可外接U盘以及USB读写

6

USB_DP

USB数据口,可外接U盘以及USB读写

7

VCOM

VCOM脚,外接0.1uf电容到地

8

DAC_VSS

模拟地

9

DAC_L

左声道DAC音频输出

10

DAC_R

右声道DAC音频输出

11

VDDIO

3.3V输出,可给FLASH以及SD卡供电

12

VDD

电源正极。3V~5V电压范围

13

VSS

电源地

14

UART_TX

UART串口发送

15

UART_RX

UART串口接收

16

ONELINE

MCU一线串口输入


N9101 MP3解码芯片管脚对应表

引脚

引脚名称

功能描述

1

SD_DAT

外挂SD卡数据脚

2

SD_CMD

外挂SD卡CMD脚

3

SD_CLK

外挂SD卡时钟脚

4

BUSY

忙信号反馈输出。播放为低,待机为高

5

USB_DM

USB数据口,可外接U盘以及USB读写

6

USB_DP

USB数据口,可外接U盘以及USB读写

7

VCOM

VCOM脚,外接0.1uf电容到地

8

DAC_VSS

模拟地

9

DAC_L

左声道DAC音频输出

10

DAC_R

右声道DAC音频输出

11

VDDIO

3.3V输出,可给FLASH以及SD卡供电

12

VDD

电源正极。3V~5V电压范围

13

VSS

电源地

14

UART_TX

UART串口发送

15

UART_RX

UART串口接收

16

ONELINE

MCU一线串口接收口


N9102 MP3解码芯片管脚对应表

引脚

引脚名称

功能描述

1

SPI_DO

外挂SPI FLASH数据脚

2

SPI_CLK

外挂SPI FLASH时钟脚

3

SPI_CS

外挂SPI FLASH片选脚

4

ADKEY

AD按键输入

5

USB_DM

USB数据口,可外接U盘以及USB读写

6

USB_DP

USB数据口,可外接U盘以及USB读写

7

VCOM

VCOM脚,外接0.1uf电容到地

8

DAC_VSS

模拟地

9

DAC_L

左声道DAC音频输出

10

DAC_R

右声道DAC音频输出

11

VDDIO

3.3V输出,可给FLASH以及SD卡供电

12

VDD

电源正极。3V~5V电压范围

13

VSS

电源地

14

LINE IN

外接音频信号输入脚

15

BUSY

忙信号反馈输出。播放为低,待机为高

16

IR

红外遥控器控制输入脚


N9103 MP3解码芯片管脚对应表

引脚

引脚名称

功能描述

1

SD_DAT

外挂SD卡数据脚

2

SD_CMD

外挂SD卡CMD脚

3

SD_CLK

外挂SD卡时钟脚

4

ADKEY

AD按键输入

5

USB_DM

USB数据口,可外接U盘以及USB读写

6

USB_DP

USB数据口,可外接U盘以及USB读写

7

VCOM

VCOM脚,外接0.1uf电容到地

8

DAC_VSS

模拟地

9

DAC_L

左声道DAC音频输出

10

DAC_R

右声道DAC音频输出

11

VDDIO

3.3V输出,可给FLASH以及SD卡供电

12

VDD

电源正极。3V~5V电压范围

13

VSS

电源地

14

LINE IN

外接音频信号输入脚

15

BUSY

忙信号反馈输出。播放为低,待机为高

16

IR

红外遥控器控制输入脚



按键控制模式

①ADKEY按键控制
我们采用的ADKEY按键的方式,取代了传统了矩阵键盘的接法,这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单,默认配置2 个ADKEY口,10个按键的阻值分配,如果使用在强电磁干扰或者强感性、容性负载的场合,请参考我们的"注意事项"。
②MCU一线串口控制

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式N910X支持单片机模拟一线串口控制,该控制方式简单方便,适用于任何单片机


应用范围

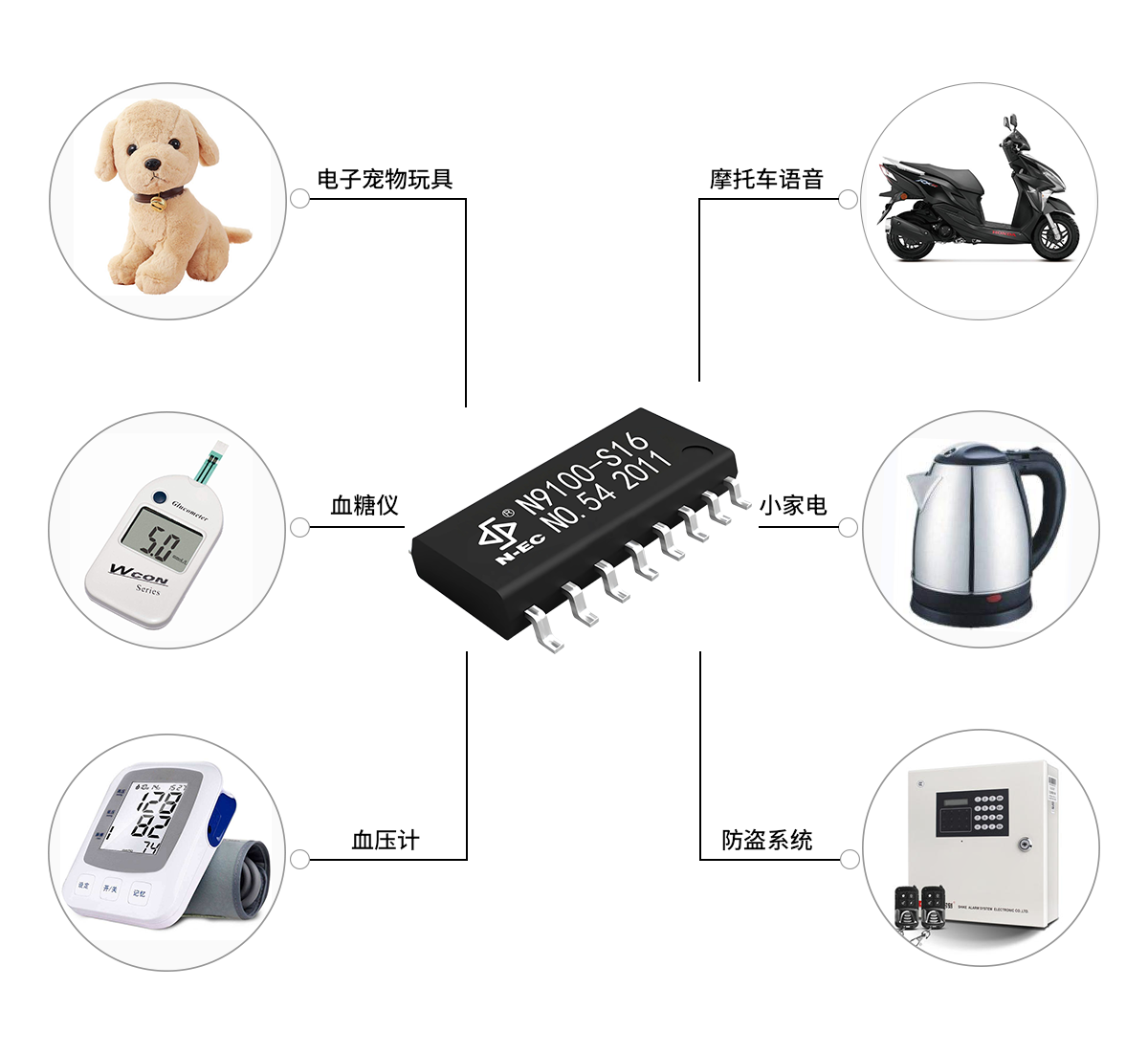

       N910x MP3解码芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器,语音玩具,语音报警器,汽车电子,小家电,念佛机,游戏机,工艺礼品、智能锁(指纹锁,密码锁,刷卡锁),扫码机等等。

N910X MP3解码芯片应用范围
