NR7100S录音模块

NR7100S录音模块

产品特征:

☆8位DSP内核录音芯片,16位ADC输入,16位DAC输出;

☆录音文件以ADPCM格式存入FLASH,以节省存储空间;

控制模式:标准按键、一段录放音模式、并口模式和二线串口模式控制

☆支持外挂SPI-FLASH容量范围为1M Bit*64M Bit,录音*长可达1000秒以上

☆支持LINE线路录音和MIC现场录音,内置0.5W音频,可直接驱动0.5W扬声器;

咨询热线: 400-8616-826
  • 产品详情

九芯NR7100S录音模块

九芯NR7100S录音模块简介

       NR7100S录音模块为九芯电子所研发产品,采用NR7100录音芯片外挂SPI存储器的方式,达到录音的功能。它的主要特点是声音清晰,录音时间长。目前可以提供的最长录音时间为32分钟。NR7100S的一个显著特点是存储时间灵活,客户根据自己需要的录放时间长度,选择相应的外挂SPI FLASH容量,主控芯片无需更改。NR7100相比其它录音芯片或电路,有着单片录音时间长、多段灵活控制、成本低、语音清晰的优点。

       NR7100S具备按键控制模式、并口控制模式及一线、二线串口控制模式等多种模式。能够很方便的应用在多种场合,是一款性价比很高的标准化录放模块。

       NR7100S录音模块可用于各种语音提示的场合,例如:电话录音、安防、工控、消防、玩具、礼品等等。


九芯NR7100S录音模块产品参数

九芯NR7100S录音模块产品参数

FLASH储存器及语音长度的关系

表内数据是在语音为8K采样率时计算所得出来的,语音长度仅作参考。

九芯NR7100S录音模块语音长度与FLASH关系

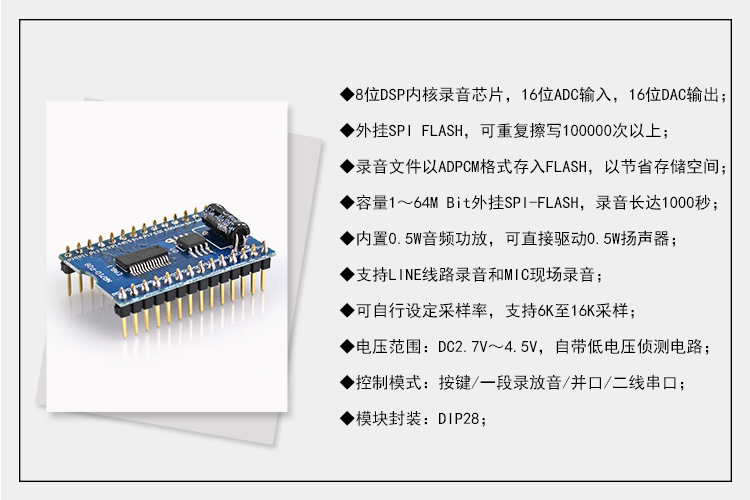

九芯NR7100S录音模块产品展示

九芯NR7100S录音模块

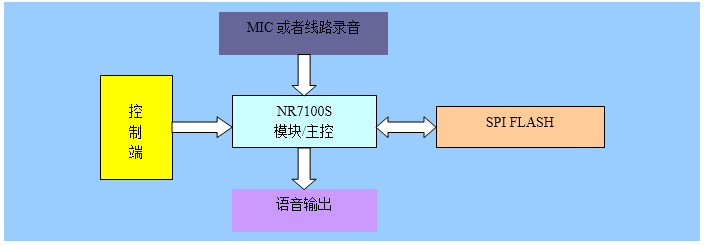

九芯NR7100S录音模块应用

九芯NR7100S录音模块应用范围图

九芯NR7100S录音模块管脚

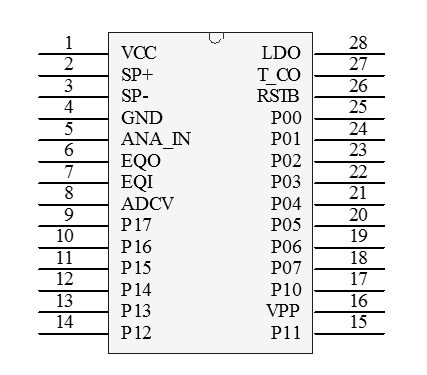

①NR7100S模块管脚图

九芯NR7100S录音模块管脚图

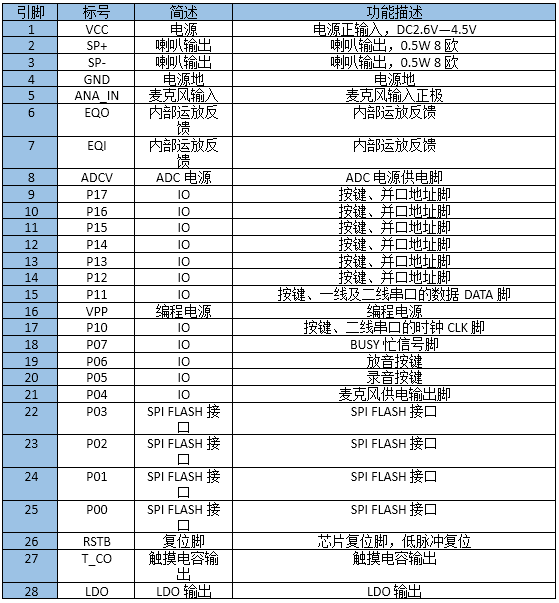

②NR7100S模块管脚说明


九芯NR7100S录音模块管脚说明

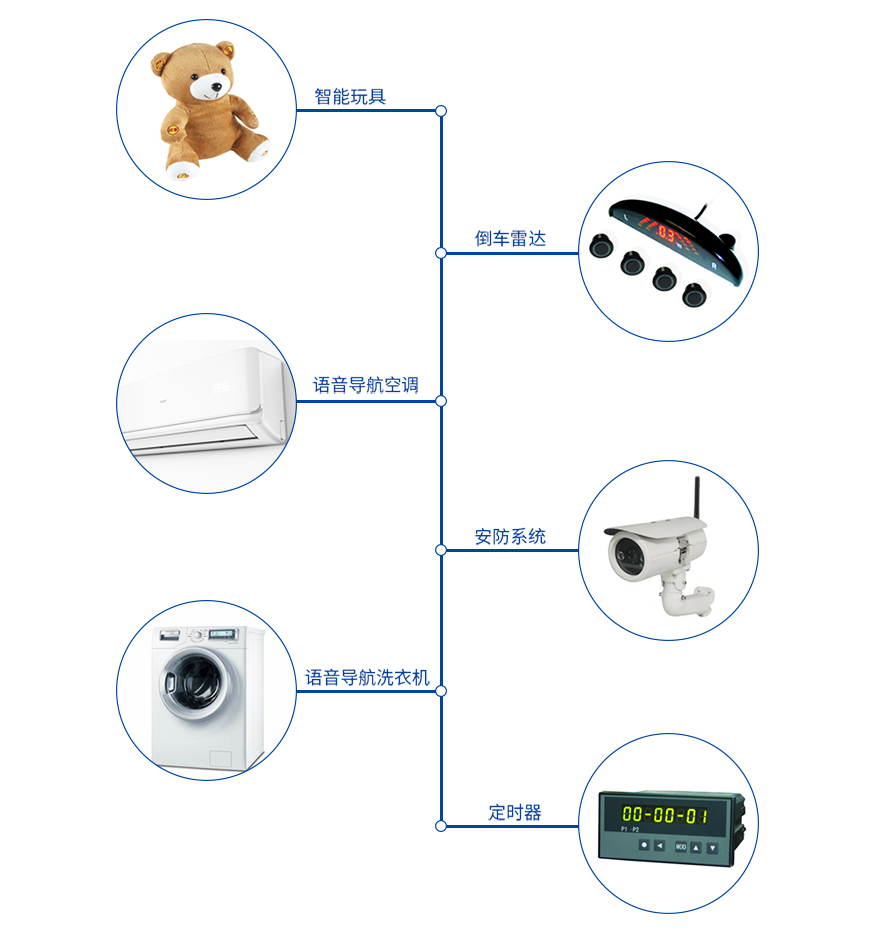

九芯NR7100S录音模块应用范围

       NR7100S录音模块适用范围广泛,应用于安防报警领域,火车站汽车站安全检查语音提示,消防语音报警,电力通信、金融营业厅语音提示,车载导航语音播报,公安边防检查通道语音提示等。

九芯NR7100S录音模块应用范围
