产品简介
N9200B是一个提供串口的MP3音乐模块，极限的集成了MP3、WMV 的硬解码芯片。同时软件支持TF 卡驱动，支持电脑直接更新spi flash 的内容，支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，音质优美，使用方便，稳定可靠是此款产品的大特点。另外该芯片也是深度定制的产品，专为固定语音播放领域开发的低成本解决方案。
产品参数

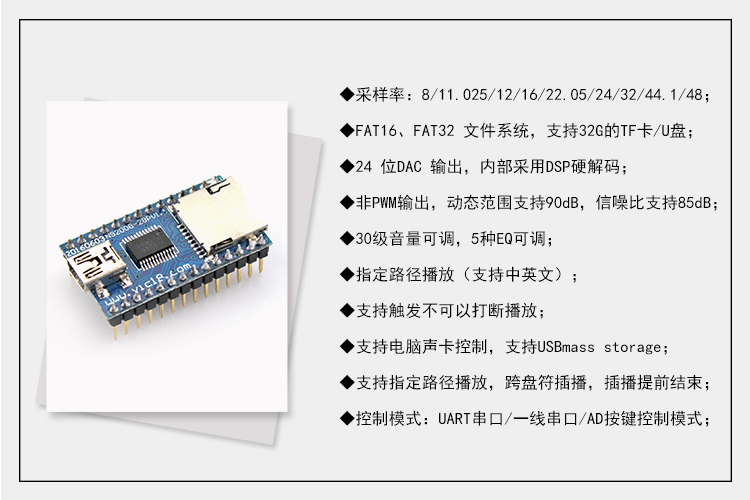

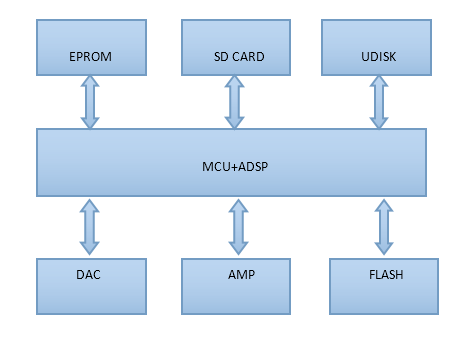

应用方框图
模块管脚

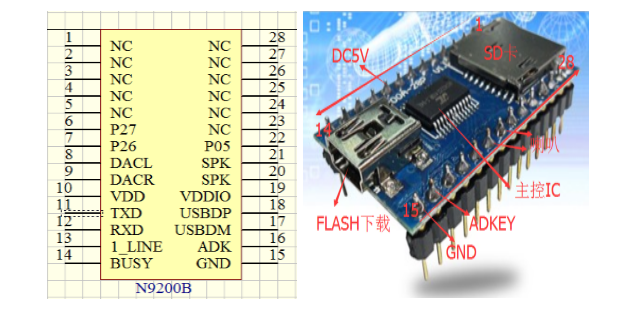

①N9200B-28P模块管脚图
N9200B-28P语音模块管脚图
②N9200B-28P模块管脚说明
引脚序号 | 引脚名称 | 功能描述 | 备注 |
1 | NC | 无连接 | |
2 | NC | 无连接 | |
3 | NC | 无连接 | |
4 | NC | 无连接 | |
5 | NC | 无连接 | |
6 | P27 | 无连接 | |
7 | P26 | 无连接 | |
8 | DACL | 音频输出左声道 | 驱动耳机、外接功放 |
9 | DACR | 音频输出右声道 | 驱动耳机、外接功放 |
10 | VDD | 模块电源输入 | 3.3V—5V正电源输入 |
11 | TXD | UART串行口 | UART数据输出 |
12 | RXD | UART串行口 | UART数据输入 |
13 | ONE_LINE | 一线串口输入 | MCU一线控制 |
14 | BUSY | 忙信号 | 有音频输出低，无音频输出高 |
15 | GND | 地 | 电源地 |
16 | ADKEY | AD口 | AD按键输入 |
17 | USBDM | USB数据口 | USB连电脑或U盘 |
18 | USBDP | USB数据口 | USB连电脑或U盘 |
19 | VDDIO | 3.3V电源输出 | 3.3V电源输出 |
20 | SPK2 | 喇叭+ | 直接驱动3W/8R以下喇叭 |
21 | SPK1 | 喇叭- | 直接驱动3W/8R以下喇叭 |
22 | P05 | AD口 | AD按键口 |
23 | NC | 无连接 | |
24 | NC | 无连接 | |
25 | NC | 无连接 | |
26 | NC | 无连接 | |
27 | NC | 无连接 | |
28 | NC | 无连接 |
应用范围
N9200B语音模块适用范围广泛,应用于安防报警领域,火车站汽车站安全检查语音提示,消防语音报警,电力通信、金融营业厅语音提示,车载导航语音播报,公安边防检查通道语音提示等。
