☆采样率(KHz)：8/11.025/12/16/22.05/24/32/44.1/48，立体环声；
☆输出方式：24 位DAC非PWM输出输出，动态范围支持90dB，信噪比支持85dB；
☆控制模式：UART串口模式、一线串口模式、AD按键控制模式；
☆FAT16、FAT32 文件系统，支持32G的TF卡/U盘；
☆30级音量可调，5种EQ可调（NORMAL-POP-ROCK-JAZZ--CLASSIC）指定路径播放（支持中英文）；

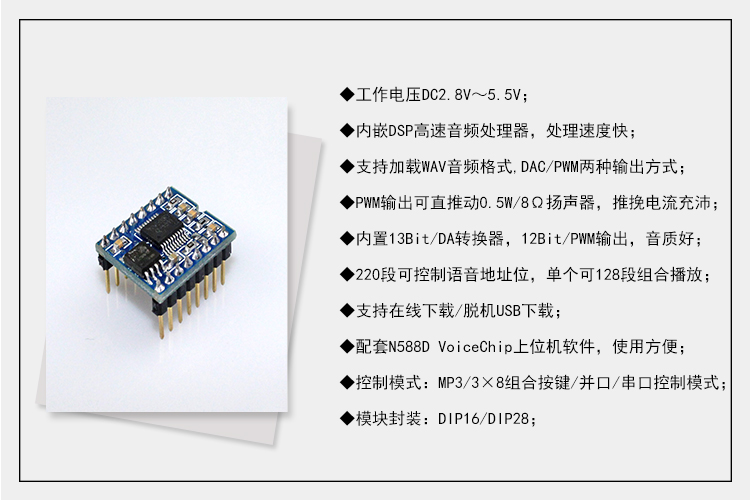

产品简介
N9200A是一个提供串口的MP3音乐模块，极限的集成了MP3、WMV 的硬解码芯片。同时软件支持TF 卡驱动，支持电脑直接更新spi flash 的内容，支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，音质优美，使用方便，稳定可靠是此款产品的大特点。另外该芯片也是深度定制的产品，专为固定语音播放领域开发的低成本解决方案。
产品参数

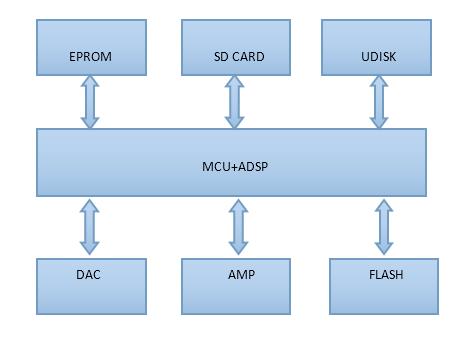

应用方框图
模块管脚

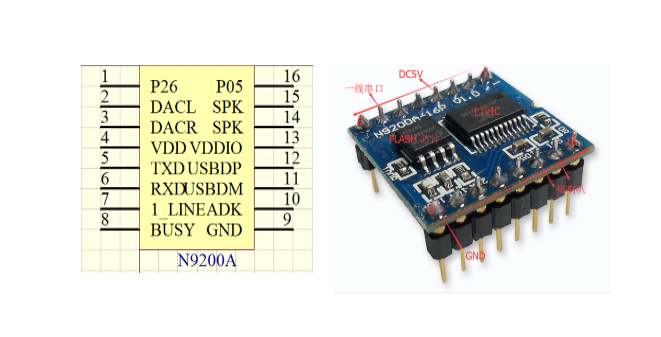

①N9200A-16P模块管脚图
N9200A-16P MP3音乐模块
②N9200A-16P模块管脚说明
|
引脚序号 |
引脚名称 |
功能描述 |
备注 |
|
1 |
P26 |
NC |
NC |
|
2 |
DACL |
音频输出左声道 |
驱动耳机、外接功放 |
|
3 |
DACR |
音频输出右声道 |
驱动耳机、外接功放 |
|
4 |
VDD |
模块电源输入 |
3.3V—5V正电源输入 |
|
5 |
TXD |
UART串行口 |
UART数据输出 |
|
6 |
RXD |
UART串行口 |
UART数据输入 |
|
7 |
ONE_LINE |
一线串口输入 |
一线串口MCU控制 |
|
8 |
BUSY |
忙信号 |
有音频输出低，无音频输出高 |
|
9 |
GND |
地 |
电源地 |
|
10 |
ADKEY |
AD按键 |
参考AD按键电路，AD按键 |
|
11 |
USBDM |
USB数据口 |
可以接USB连电脑或U盘 |
|
12 |
USBDP |
USB数据口 |
可以接USB连电脑或U盘 |
|
13 |
VDDIO |
3.3V电源输出 |
3.3V电源输出 |
|
14 |
SPK2 |
喇叭- |
直接驱动3W/8R以下喇叭 |
|
15 |
SPK1 |
喇叭+ |
直接驱动3W/8R以下喇叭 |
|
16 |
P05 |
AD口 |
AD按键功能输入 |

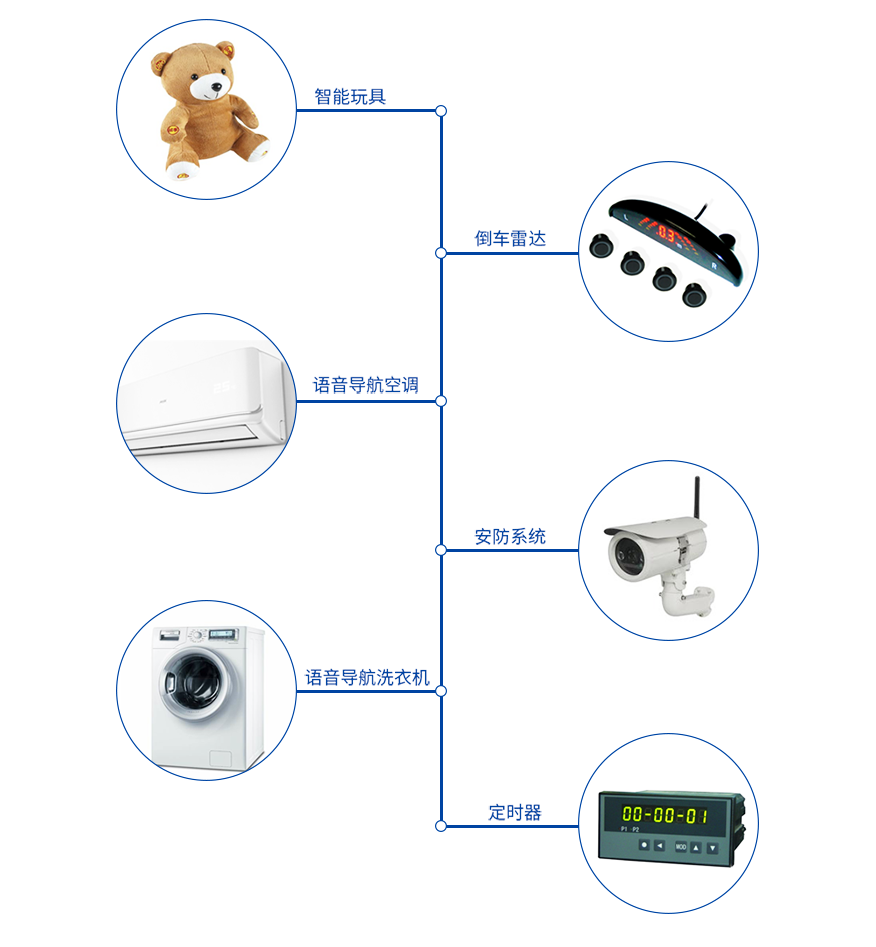

应用范围
N9200A语音模块适用范围广泛,应用于安防报警领域,火车站汽车站安全检查语音提示,消防语音报警,电力通信、金融营业厅语音提示,车载导航语音播报,公安边防检查通道语音提示等。
