产品简介

      多功能集合一体的N8900蓝牙解码芯片，完美的集成了MP3、WAV 的硬解码芯片，支持蓝牙5.0协议、FM、录音等，存储器支持TF卡驱动、flash、U盘，支持电脑直接更新存储器 的内容，支持FAT16、FAT32 文件系统，支持flash，TF卡，U盘。通过简单的UART串口指令或一线串口指令或者adkey按键即可完成播放指定的音乐，以及如何播放音乐等功能，蓝牙播放，播放音乐，无线收音，录音功能，无需繁琐的底层操作，音质优美，使用方便，稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品，专为自定义语音播放领域开发的低成本解决方案，可以根据不同的功能需要选择对应的型号，是一款精简版的也是性价比非常高的蓝牙MP3芯片。

芯片特性

芯片管脚图

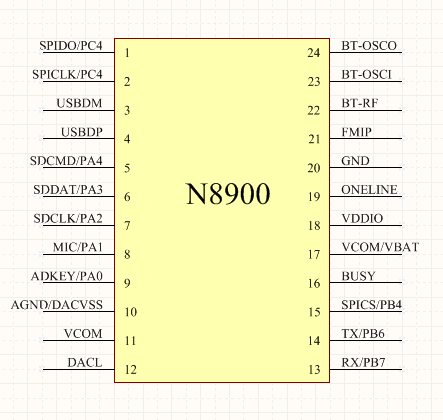

▲ N8900蓝牙芯片管脚图

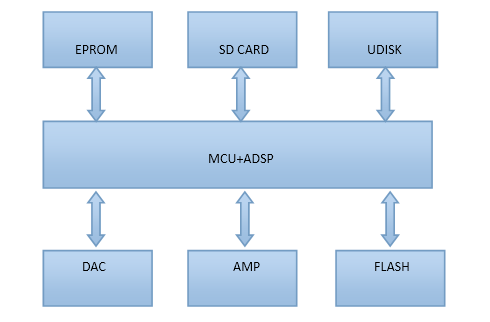

▲ N8900蓝牙芯片结构图

▲ N8900蓝牙芯片解码格式

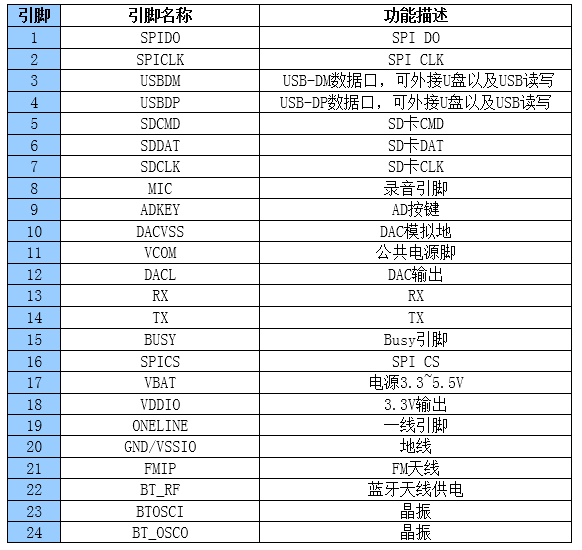

封装对应脚表

控制模式

   ADKEY按键控制模式

        N8900蓝牙芯片采用的ADKEY按键控制模式取代了传统了矩阵键盘的接法，这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单，模块默认配置1 个AD 口，4个按键的阻值分配，如果使用在强电磁干扰或者强感性、容性负载的场合，请参考我们的“注意事项”。

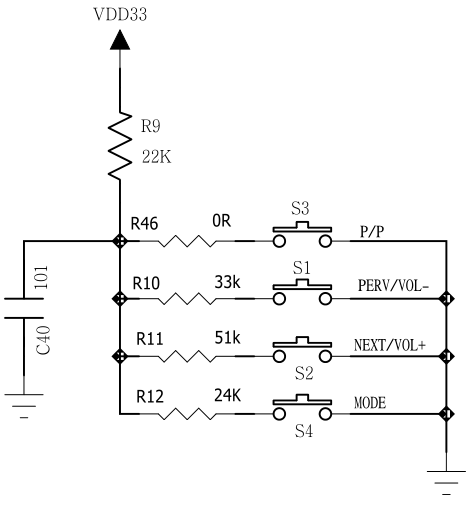

        ADKEY按键控制模式参考图

    MUC一线串口控制模式

          N8900蓝牙芯片支持单片机模拟一线串口控制，该控制方式简单方便，适用于任何单片机。

          一线串口MCU只需要一根线就可以控制了，由头码和占空比组码，先发低位，头码拉低3ms以上，平时保持高。总共8位。时序占空比约为1：3.时序范围介于300us：900us到

1000us：3000us之间。误差容许10%。

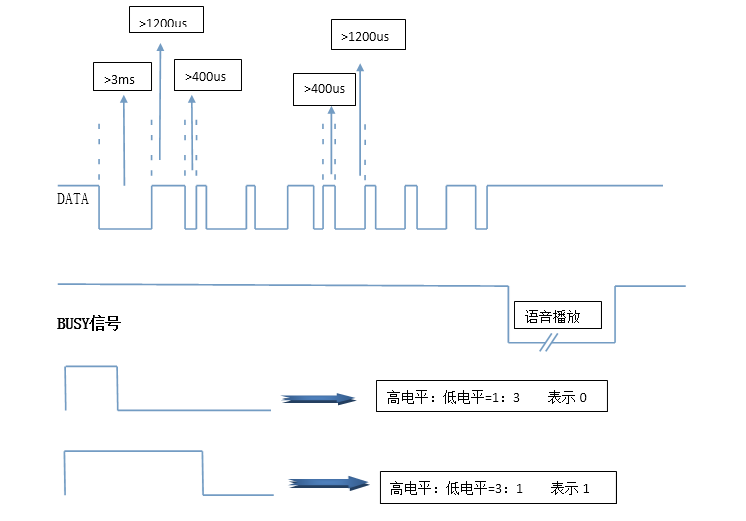

          一线串口时序图

N8900蓝牙芯片可适于各种语音提示的场合，如：血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、语音玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。
